在實際的CAD繪圖設計工作中，設計師需對所設計的產品進行屬性賦予。一般來說，設計師常用的產品屬性賦予方式僅限于對每個單獨的零件賦予屬性。對于裝配體的產品來說，這種單零件屬性賦予的方式是可行的。但對于單個零件下的多個實體造型，設計師無法對不同實體賦予不同屬性，只能通過將該文件下的多個實體分別分配到不同的零件文件中，再對不同文件分別賦予零件屬性，操作過程較為繁瑣。

全新2019版中望3D的“造型屬性”功能，滿足設計師進行產品屬性賦予的多樣需求，同時幫助簡化屬性賦予操作步驟。通過此項功能，設計師可以直接對中望3D圖檔、外部導入的無參圖檔、單個實體零件和單零件下的多實體進行快速的屬性賦予。不僅如此，中望3D的“繼承零件屬性”和“屬性批量編輯”兩個功能，讓設計師在進行造型屬性賦予時更加簡單快捷。

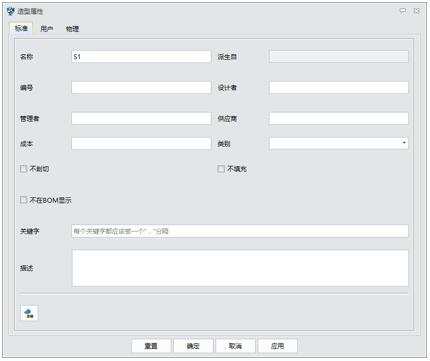

圖/中望3D造型屬性功能屬性設置界面

中望3D2019的“造型屬性”功能，支持設計師進行標準屬性和物理屬性的賦予和修改，同時允許根據實際需求進行不同屬性信息的自定義。不僅如此，對于同一個文件的不同實體，設計師通過同樣的操作即可對不同的造型賦予不同的屬性。

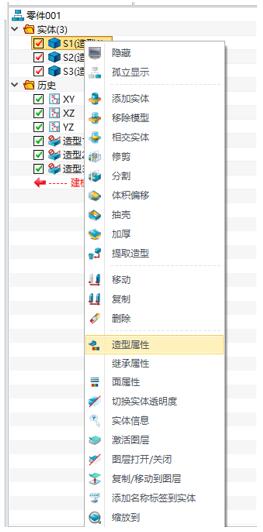

圖/中望3D造型屬性

中望3D2019“造型屬性”功能的標準屬性和自定義屬性中，均有“繼承零件屬性”功能。如需延續某一零件或零件造型屬性，設計師可直接將其拷貝至到當前零件的造型屬性。如此一來，設計師可對有相同屬性的實體進行批量繼承操作，從而提高相同造型屬性的錄入效率。

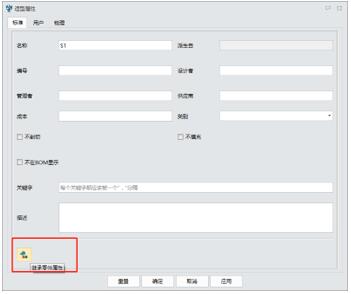

圖/繼承零件屬性

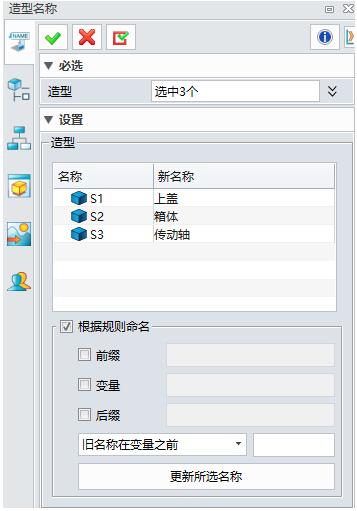

設計師在實際設計工作中，往往會在一個文件中針對多個實體零件賦予不同名稱。中望3D2019“造型屬性”功能支持設計師同時對多個實體進行批量重命名，避免以往重復性對多個實體進行改名操作。不單如此，批量編輯不止體現在實體的批量名字更改上，裝配中的3D BOM命令還支持裝配體環境下的BOM屬性批量處理和對當前對象所有造型的羅列，同時展示其所有屬性。設計師可根據該命令提供的相關編輯功能實現裝配體不同造型多個屬性的批量編輯。
