中望3D作為國內知名的三維CAD設計軟件領導者，其產品和解決方案被廣泛應用于制造業、工業設計方面。廣州依致美金屬制品有限公司日前表示，使用中望3D 可以解決實際設計需求，提高生產力效率。

       廣州依致美金屬制品有限公司是安威集團(ON WAY GROUP)的中國生產基地，主要從事戶外鋁質可折疊桌椅的制造，其設計的多項產品取得日本工業設計大獎，產品主要出口國外，覆蓋日本、美國、歐洲市場。

       在使用中望3D進行設計之前，依致美主要使用二維CAD進行產品設計。在設計中，設計師通過不同的視角來設計各部件及組裝。在二維環境中依靠設計師豐富的經驗來避免設計失誤及設計缺陷。隨著企業的發展，公司規模的擴張，現有技術人員無法滿足公司發展的需求，急需補充人員。然而市場上，經驗豐富的工程師比較難找尋。所以公司另辟途徑，從設計工具上尋找突破口。在通過不斷的對比及測試后，依致美公司最后決定使用中望3D來解決上述問題。事實證明，依致美使用中望3D后，對工程師的經驗要求也變得簡單，其設計效率大大提升。下面讓我們來看看中望3D是如何設計折疊桌子的，提速依致美的產品設計。

       1.使用中望3D高效的拉伸及倒圓角功能可快速創建出下圖所示的四個裝配部件。

\

2.通過中望3D的裝配模塊將各部件依照實際裝配關系進行組裝。組裝的過程與實際產品的組裝過程相同。

\

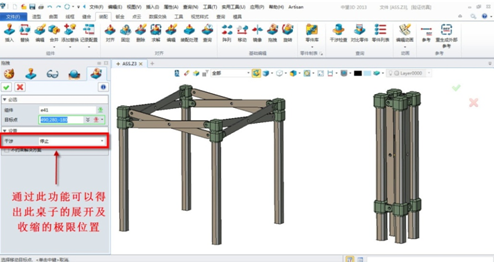

       3.通過裝配中的拖動干涉檢查功能，可以很輕松地得出此設計方案中產品的展開及收縮極限位置。從而可以快速檢驗設計方案是否符合設計要求。

\

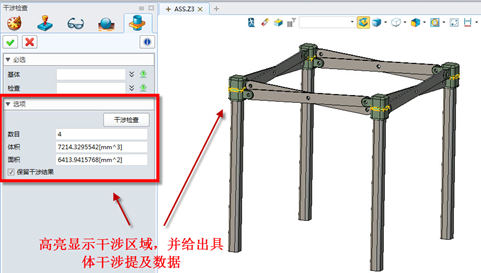

       4.如果在設計過程中，部件之間發生了零件干涉，在中望3D中可以通過干涉檢查功能，快速檢查出哪些地方有干涉，以及干涉的具體體積大小，為修改設計方案提供數據依據。

\

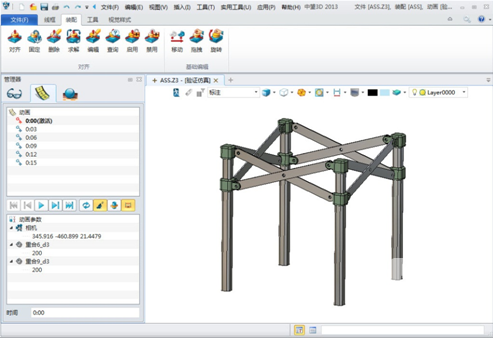

       5.為了向客戶展示或做市場推廣工作，中望3D還可以將組裝后的桌子進行動畫處理，向客戶展示其產品的動畫特性，為企業提供展示素材。

\

       通過以上實際案例演示可得知，依致美在使用中望3D軟件進行設計后，不僅能快速完成折疊桌子的設計，而且在設計質量上都有了質的飛躍。值得注意的是，中望3D2013sp版即將推出64位版本，增強了簡易便捷的數據轉換、放樣支持點輪廓、提高最小刀長的計算精度等，大大提升設計效率，敬請關注。
