做產品設計的三維CAD設計工程師經常要接觸繪制一些帶螺紋的軸類產品，特別是機械行業及家電行業這類零件，畫螺紋一般要做個收尾才能符合實際使用需求，另外提高視覺美感。通常情況下螺紋收尾都是通過搭線做面的功能來實現，但過程比較繁雜同時出來的效果也不自然，用國產三維CAD中望3D的螺紋功能能快速實現螺紋收尾，下面我們來看看 三維設計軟件中望3D是怎么做的：
用中望3D進行軸類零件自動螺紋收尾

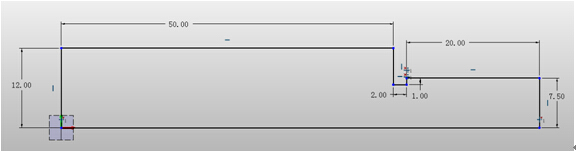

         1.先畫出主軸，按下圖的草圖繪出主軸外形
主軸外形

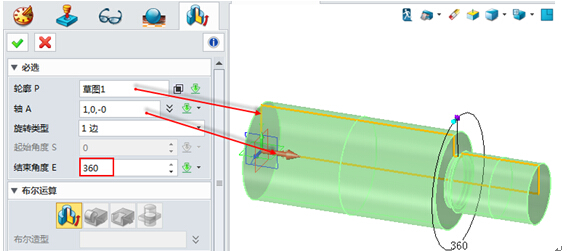

       2.以上面創建的草圖旋轉出主軸
草圖旋轉出主軸

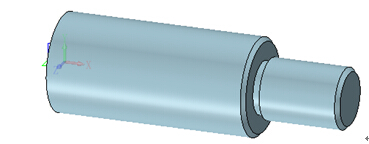

      旋轉并添加倒角后主軸效果

     3.以草圖畫出螺牙截面

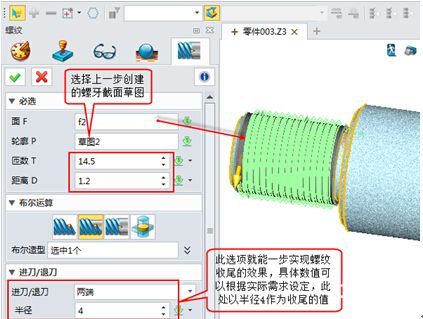

      4.使用螺紋功能生成螺紋特征

       從下圖看出直接生成的收尾效果達到了實際產品的螺紋效果。

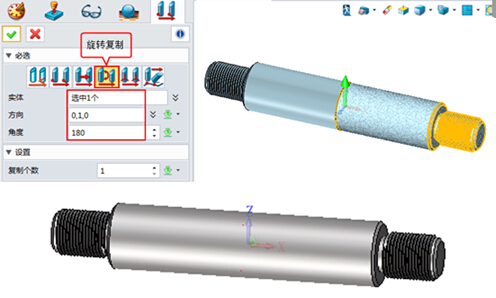

       5.以旋轉復制創建另一頭就完成了零件的建模，加運算把兩端組合起來，并進行布爾加運算后的組合效果。


         通過以上的步驟演示，中望3D的螺紋功能可以快速進行軸類零件的螺紋收尾設計，讓零件更加符合實際使用。本文的圖紙可登錄http://www.lehaoapp.com/community/thread-17344-1-1.html下載。在此過程中并不復雜，只需熟練掌握中望3D的螺紋功能，即可完成自動收尾設計步驟。中望3D還具有快速建模的強大功能，靈活便捷用于造型、是結構設計，是制造業工程師們提高工作效率的三維設計利器。對如何提高三維CAD設計水平，有興趣的朋友可登錄中望3D官網或指定培訓網頁 http://www.zw3d.com.cn/special/zhuanqu/list-102.html。
