【導言】2015羊年春節(jié)團圓聚餐，家家戶戶都會備酒慶祝，其中外觀精致、設計華麗的洋酒也成為餐桌上一道必不可少的風景線。許多三維CAD愛好者也會很好奇，洋酒瓶流暢的曲面造型是如何實現的？因此，小編今天特別邀請了在曲面造型有豐富經驗的三維CAD工程師李工，以中望3D這款三維設計軟件為例，分享如何通過三維CAD設計技巧完成復雜的曲面建模。

       對于許多正在學習三維建模的朋友而言，看到一些復雜曲面的模型，都會以為需要一次成型，難度很大。一般來說，我通過中望3D的高效 U/V曲面功能，能實現絕大多數復雜曲面的繪制，但如果懂得反復“拼湊”，可以更加快速地實現自己想要的效果，節(jié)約30%的操作時間，以下面的洋酒瓶曲面建模為例。

圖/中望3D完成的洋酒瓶建模

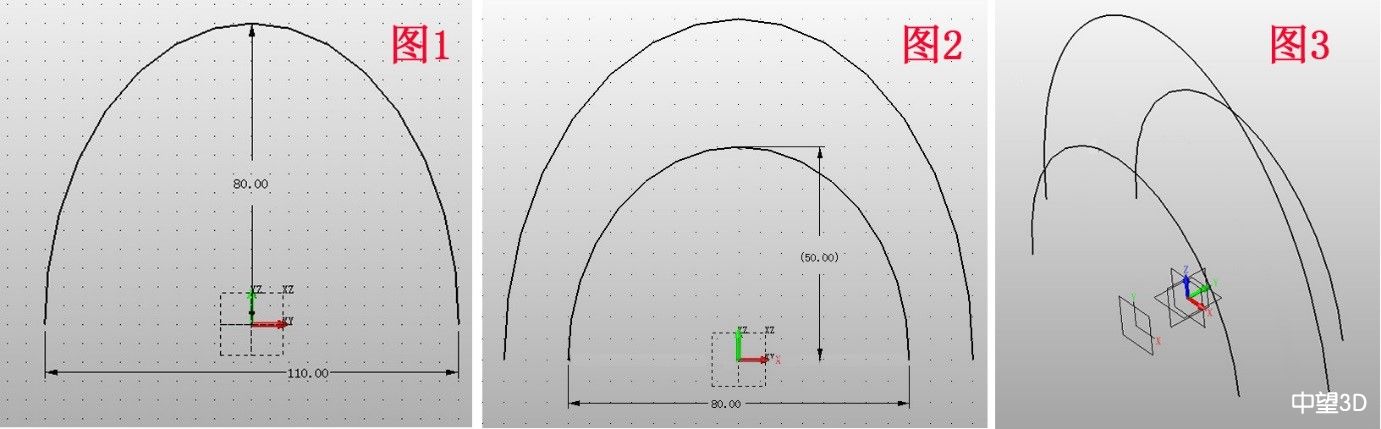

        1、在XZ面插入草圖1，繪制圖1所示的半橢圓形長軸和短軸分別是160和110；退出草圖，插入XZ基準面1，名偏移16，在此基準面上插入草圖2，繪制圖2所示的半橢圓形，長軸和短軸分別是100和80（記住這個數據，后面用的到）；將草圖2以XZ面為對稱面，鏡像復制到另一側，如圖3所示。

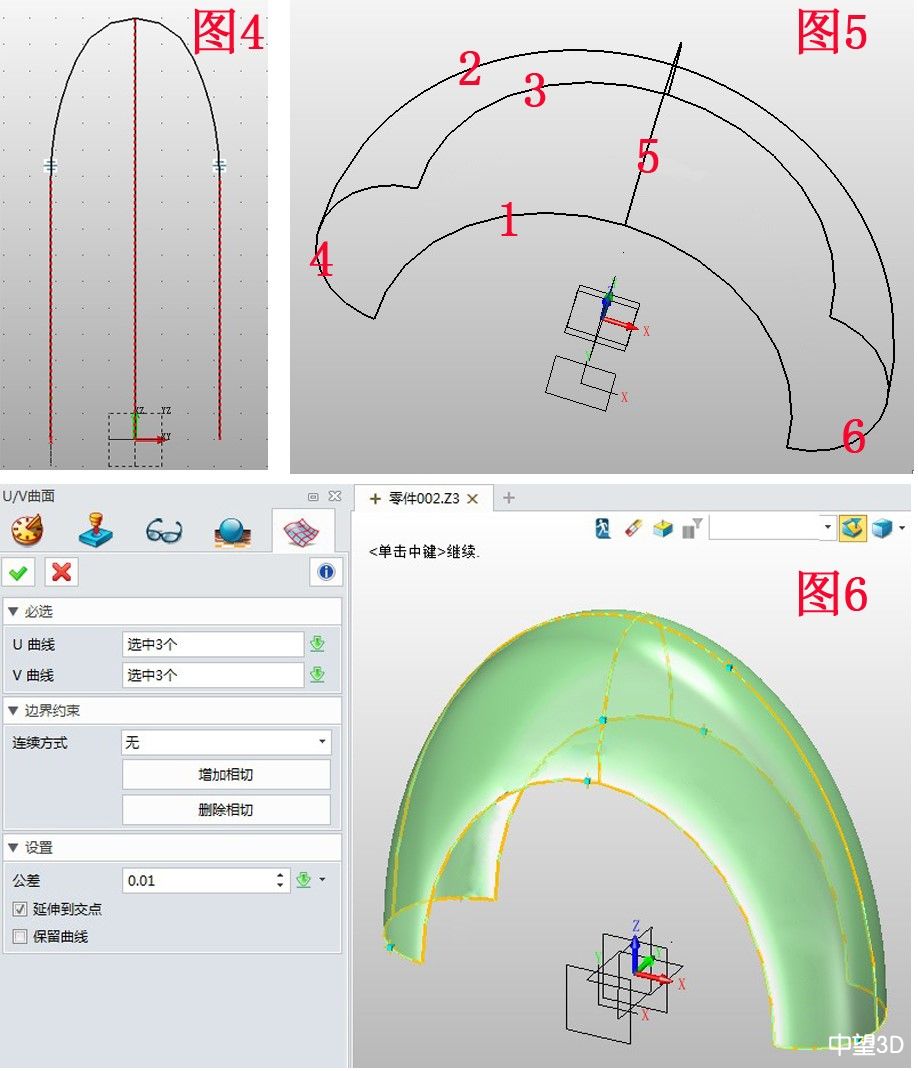

       2、在YZ面插入草圖3，按圖4設置參考曲線，用3點的方式繪制圓弧；同理，如圖5所示繪制兩個圓弧；點擊曲線—U/V曲線，U曲線為圖5中的曲線1,2,3，V曲線為曲線4,5,6，效果如圖6。


        3、在XZ面插入草圖4，繪制圖7所示的曲線；點擊曲線分割，面和曲線的選擇如圖8，注意參數的選擇；點擊線框—邊界曲線，選中圖9所示的邊，點擊確定，為下一步做準備；按圖10所得效果刪除面。

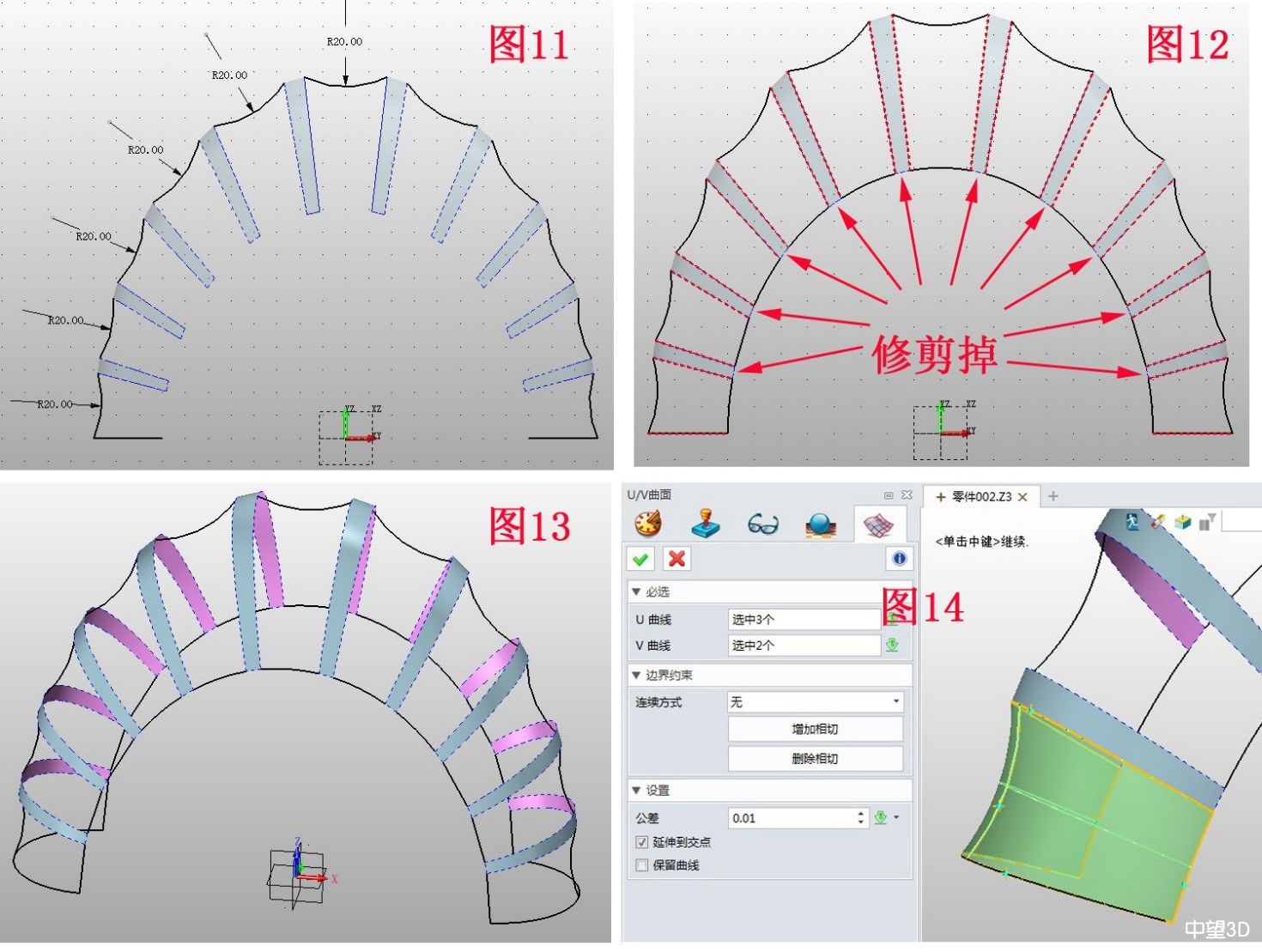

      4、在XZ面插入草圖5，按圖11所示繪制11個弧線；在基準面1上插入草圖6繪制半圓弧，即步驟1圖2中的半圓弧，注意按圖12所示修剪到多余的部分；退出草圖后將草圖6鏡像到另一側，如圖13所示；點擊U/V曲線，按照圖14所示修補曲面，同理修補剩余的所有曲面。

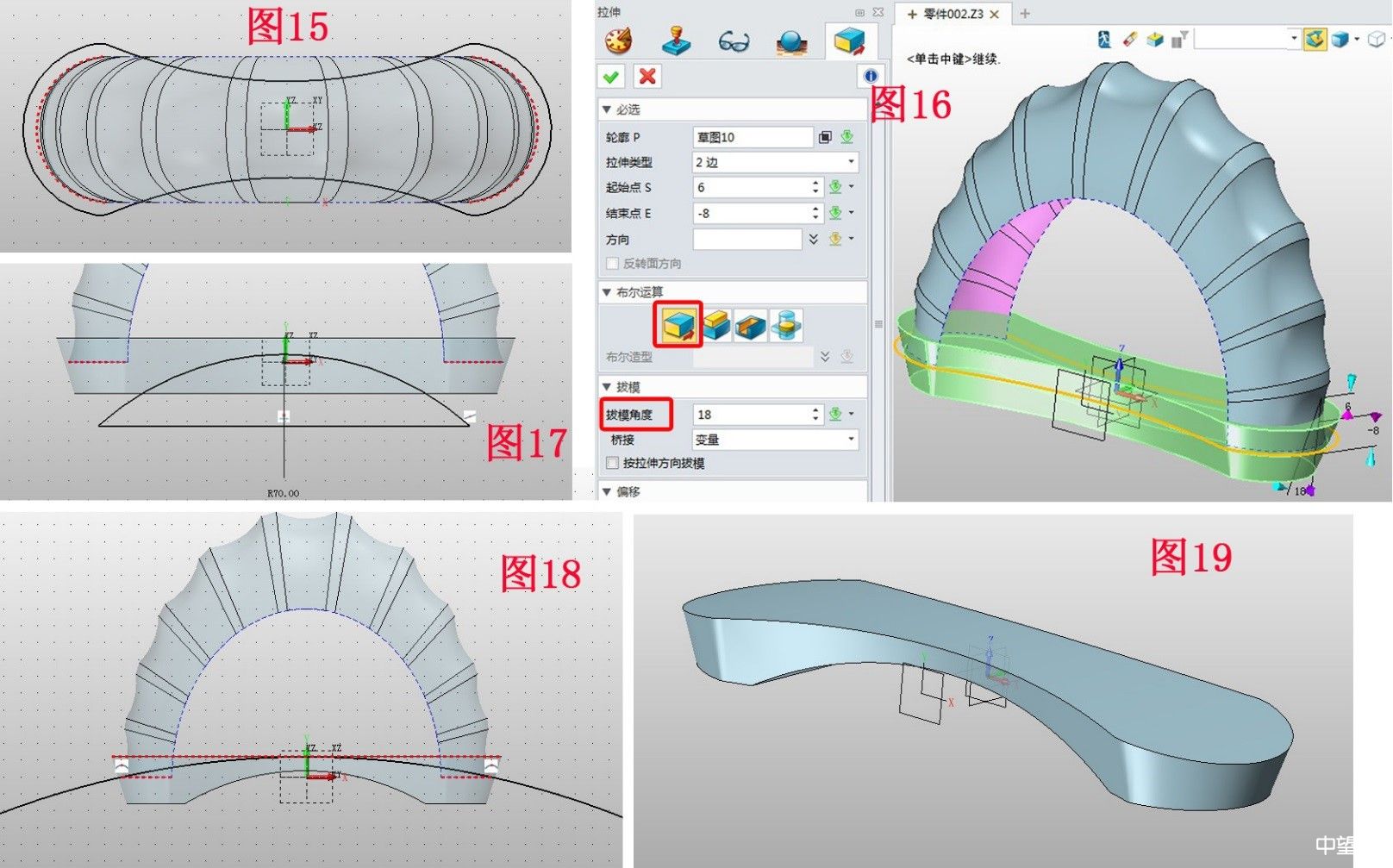

        5、在XY面插入草圖7，繪制圖15所示的圖形；拉伸草圖7，注意拔模角度，如圖16；分別在XZ面插入草圖8和草圖9，繪制圖17和圖18所示的圖形，注意圖18繪制的一個圓，按3點的方式繪制；用拉伸的減運算進行拉伸，效果如圖19。

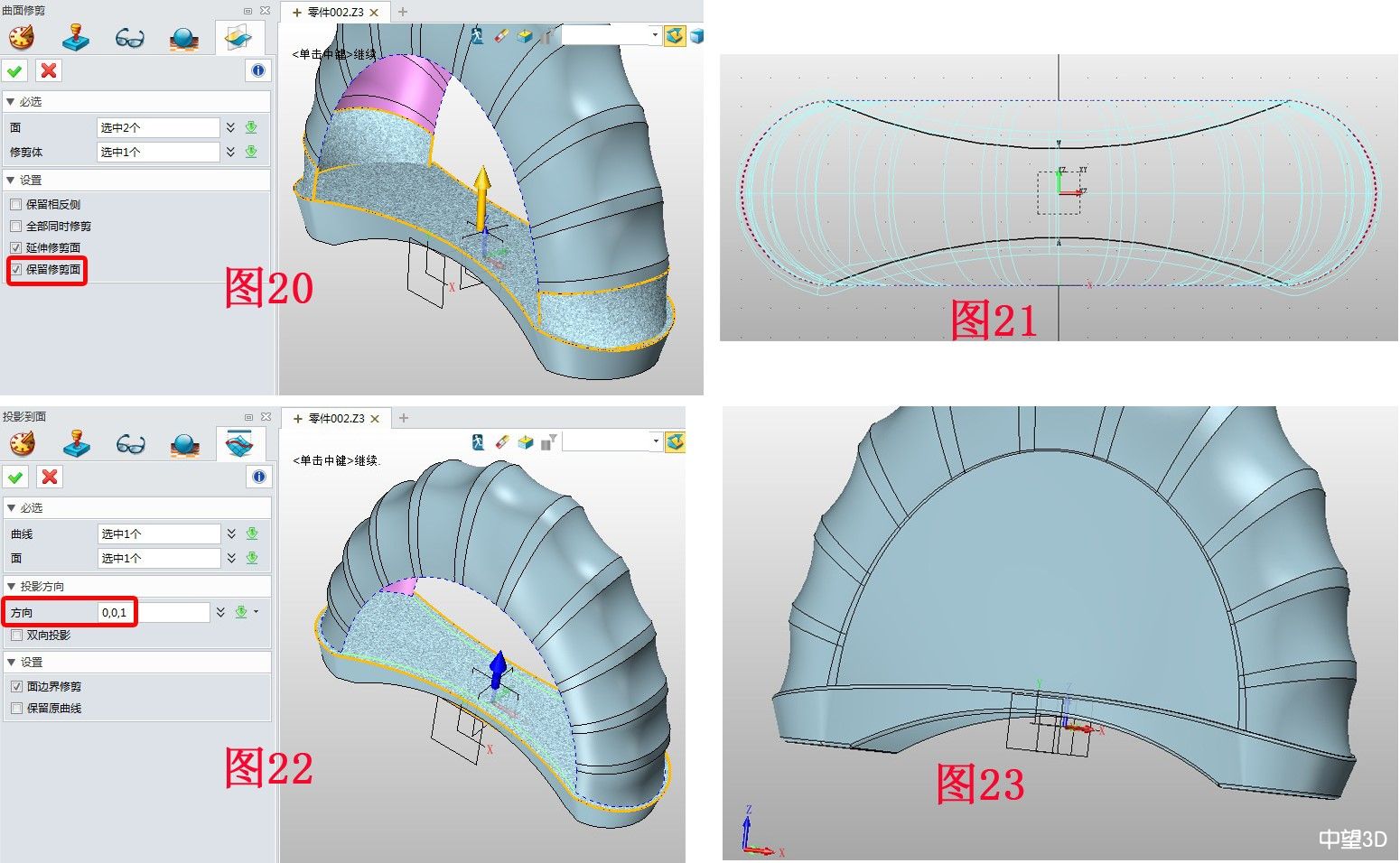

        6、點擊曲面修剪，面選擇兩個底端的曲面，修剪體為底座的上表面，注意參數的選擇，如圖20；在XY面插入草圖10，按圖21所示設置參考曲線，然后繪制兩個圓弧；點擊線框—投影到面，將草圖10投影到底座的上表面上，如圖22；點擊曲面——FEM面，修補曲面，并做圓角處理，如圖23。

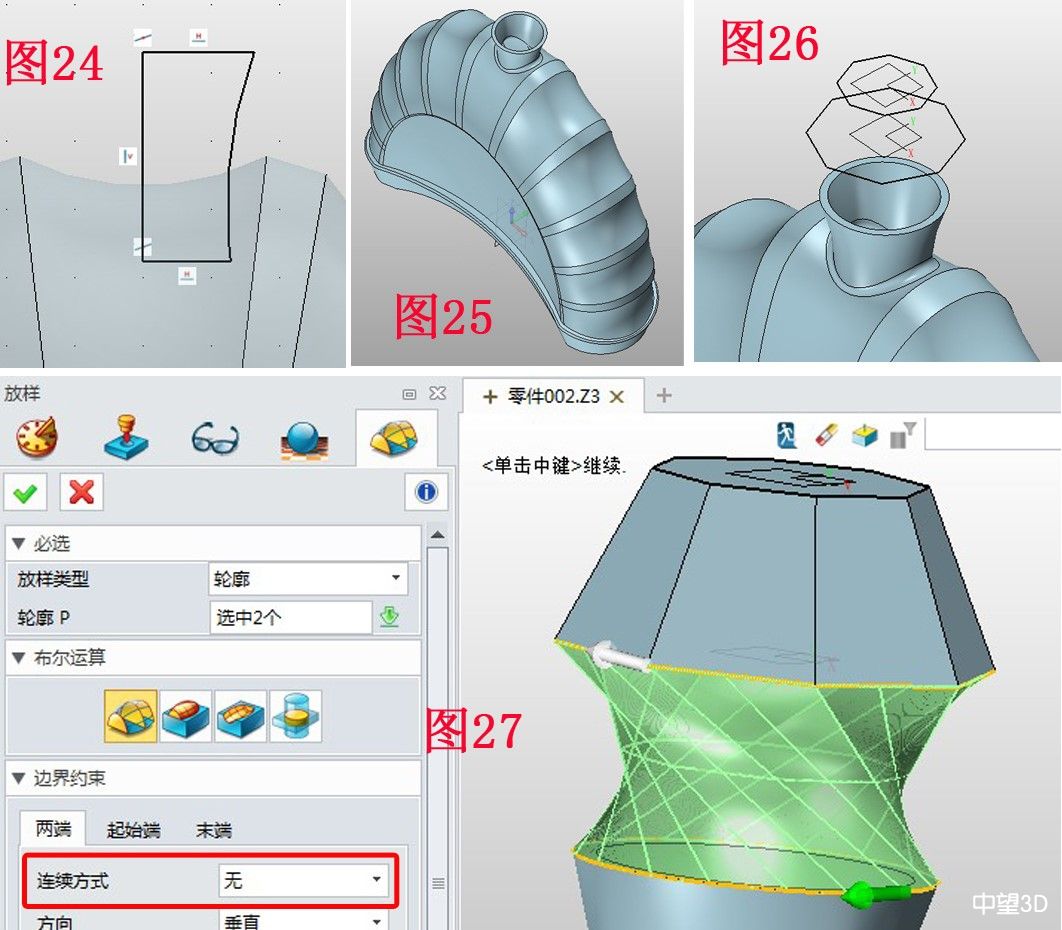

        7、在XZ面插入草圖11繪制圖24所示的圖形；退出草圖后用旋轉功能進行旋轉，并抽殼，做圓角處理，效果圖如圖25所示；如圖26所示在適當的位置插入基準面2、3，并分別在其上插入草圖12、13繪制兩個正8邊形；點擊放樣，按圖27所示進行放樣，注意參數選擇。

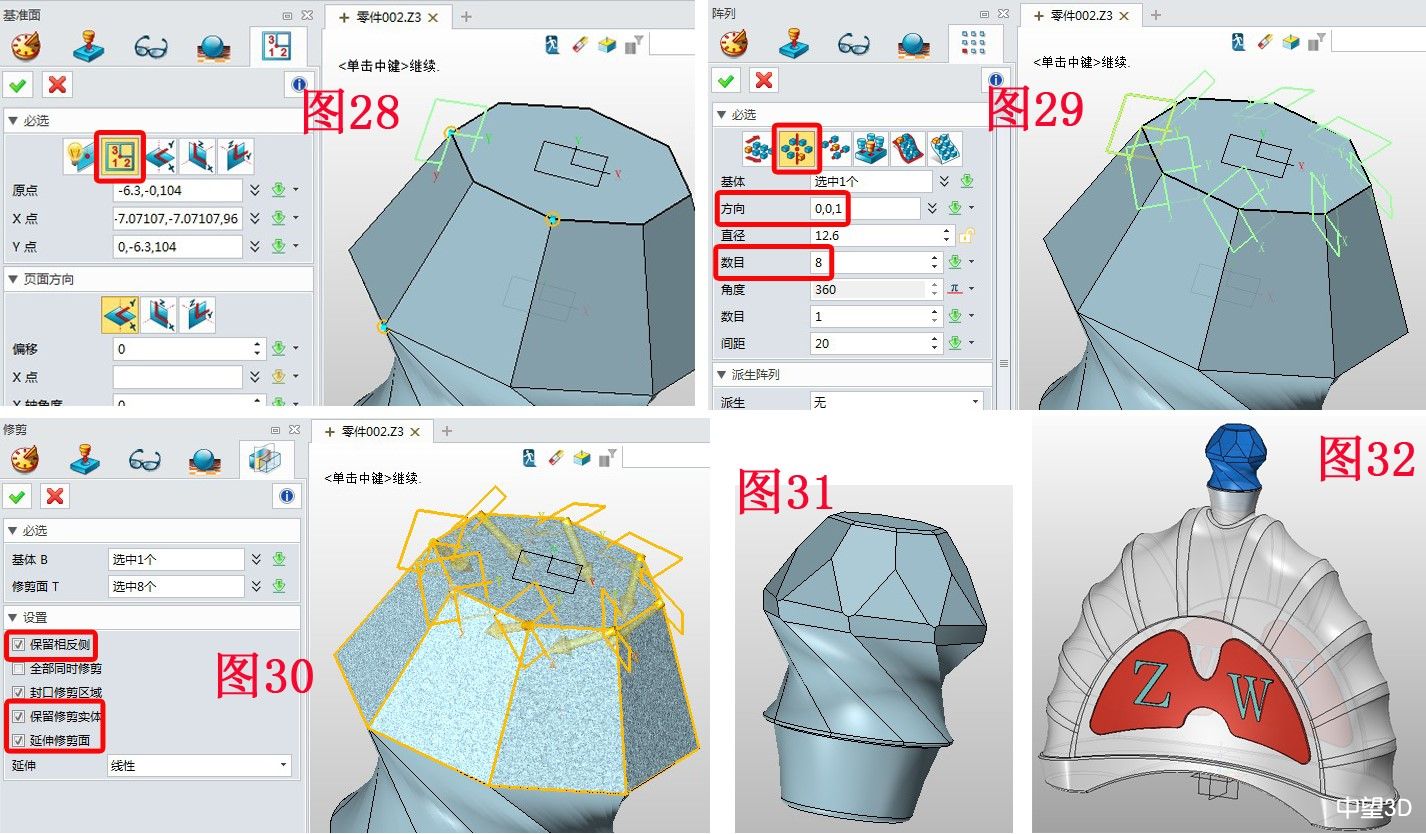

        8、如圖28，按3點方式插入基準面4；將基準面4進行圓形陣列，如圖29，注意參數的選擇；點擊造型—修剪，用陣列出的面修剪造型，如圖30，并按圖24的方法旋轉出瓶塞，在做倒角處理，效果如圖31。最后，你可以根據自己喜歡的樣式完成商標造型，參考圖如如32。


       通過以上的詳細的高級教程，三維CAD設計的初學者也可以輕松通過中望3D完成高質量的曲面建模作品，配合該教程的三維CAD圖紙讓學習更加事半功倍！歡迎大家到中望技術社區(qū)的3D圖紙交換欄目免費下載該酒瓶圖紙歡迎大家到中望技術社區(qū)的3D圖紙交換欄目免費下載該酒瓶圖紙（http://www.lehaoapp.com/community/thread-20226-1-1.html），共同交流全新中望3D2015的曲面建模新功能！
