很多CAD使用者剛開始的時候都會遇到的一個問題，窗選窗交的區別是什么，怎么使用這兩個選擇工具呢？下面小編簡單的向大家接掃一下。

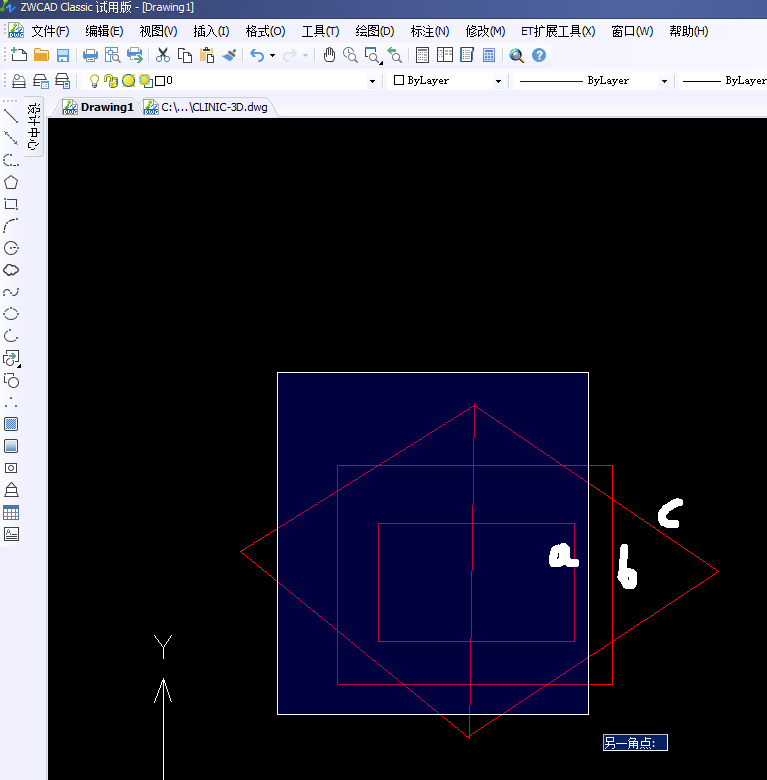

首先，窗選是通過定義的矩形窗口選擇對象的一種方法，通過用左鍵從左往右邊拉，出現一個實線的矩形，然后全部圖形被矩形包圍的將會被選擇。如圖，我們可以看到三個不同的四邊形a、b、c，矩形包圍了a的全部，b、C的一部分，最終，只有a被選擇了。

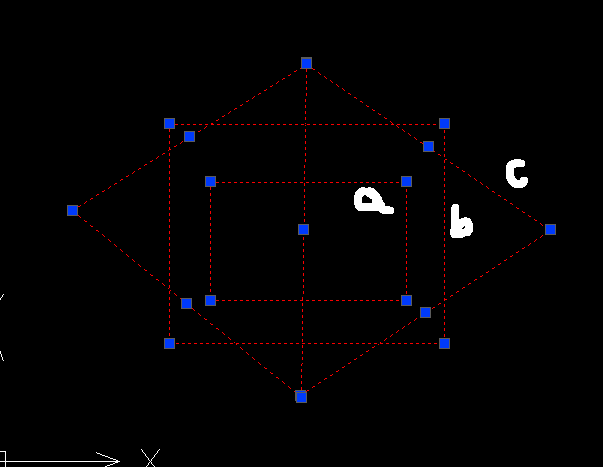

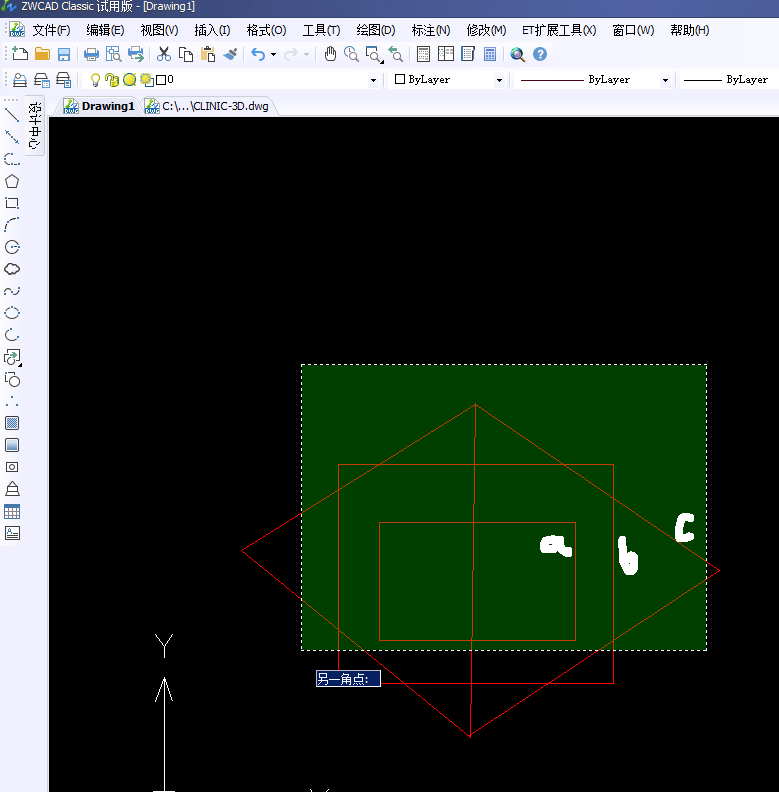

其次，讓我們來看一下窗交，他是按住鼠標左鍵，向左上方或者左下方拖動， 拖出來的是一個虛線矩形，然后所有被矩形包圍，或者一部分與矩形相交的都會被選擇。如圖，如圖，我們可以看到三個不同的四邊形a、b、c，矩形包圍了a的全部，b、C的一部分，最終，abc三個圖形都被選擇了。
從其中的對比我們可以看出，窗選和窗交的區別主要在于，一是選擇的方向不同，窗選網優，窗交往左，因此，CAD軟件給出，窗選的是實線，窗交的是虛線，第二也是最重要的，窗選只選擇里面都包圍的圖形，而窗交的話，是選擇所包圍的和相交的。
