緩和曲線具有以下作用：曲率連續變化，便于車輛遵循；離心加速度逐漸變化，旅客感覺舒適；超高橫坡度及加寬逐漸變化，行車更加穩定；與圓曲線配合，增加線形美觀。故，緩和曲線在公路、橋梁、鐵路及高速鐵路中廣泛采用。然而由于其特殊模型，cad沒有以其對應的命令和工具，在cad中并不能直接畫出，為緩和曲線的繪制增加了難度，傳統的繪制方法是以小線段來代替緩和曲線，工作量很大。本經驗就來簡單介紹下，利用緩和曲線工具，簡單快捷的繪制緩和曲線的方法。


1.首先，我們下載一個“緩和曲線.LSP”工具。

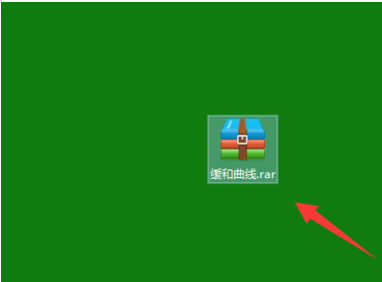

2. 解壓下載好的壓縮文件，復制解壓好的“緩和曲線.LSP”。




3. 把它拷貝到你的CAD安裝包中的support文件中。

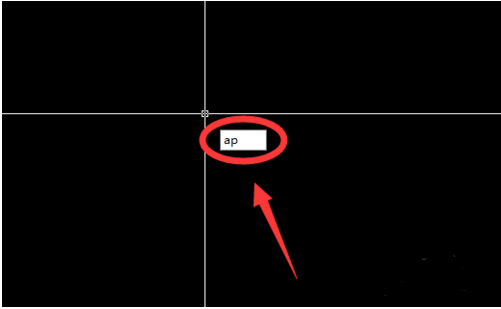

4. 加載程序，打開cad，輸入加載命令“ap”。




5. 進入程序加載框，找到CAD安裝的位置和support文件夾。

6. 找到“緩和曲線.LSP”工具，選中它，點擊加載。然后再點擊關閉。


7.繪制曲線

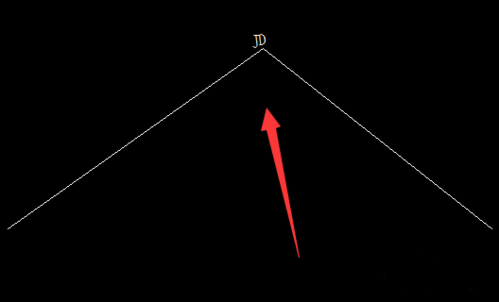

程序加載完成后，就可以繪制緩和曲線了。根據提供的信息，作出曲線的兩條切線。

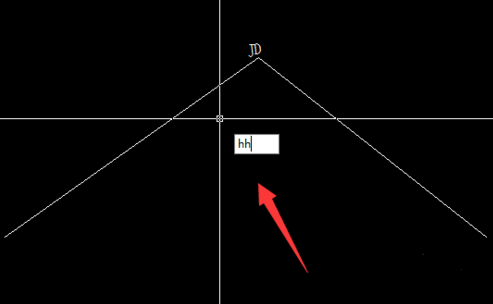

8. 輸入繪制緩和曲線的命令“hh”，回車。

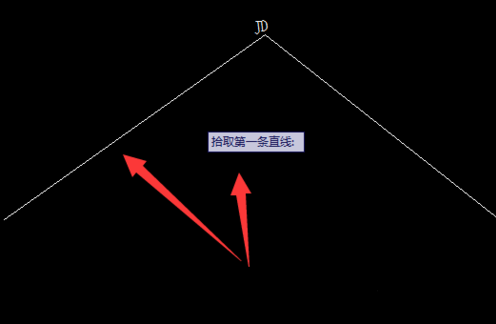

9.選擇第一條直線，點擊第一條切線上任意即可。

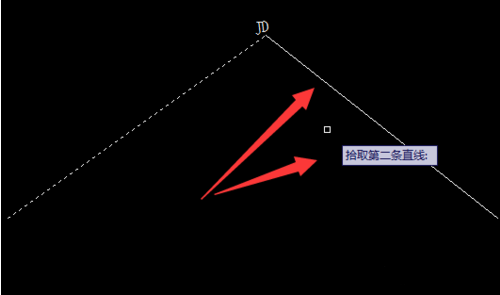

10.選中第二條直線，點擊第二條切線任意一點即可。

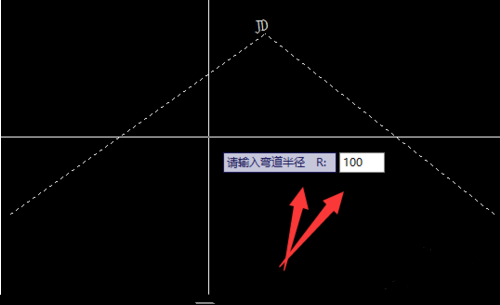

11.根據提供的曲線要素，輸入曲線的半徑，例如本次輸入為半徑500，回車。

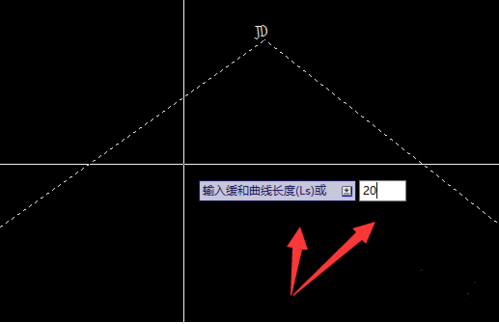

12.根據提供的曲線要素，輸入緩和曲線的長度，例如本次輸入的長度為20，回車。


13.完成以上步驟后，系統進入自動繪圖，稍等片刻，完成繪圖。

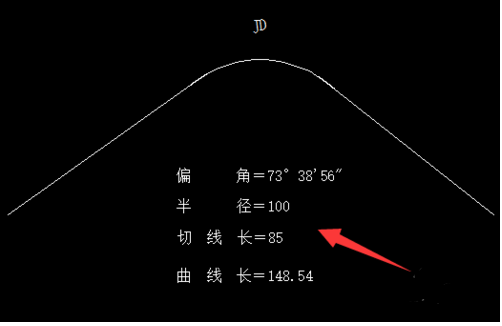

14. 曲線要素標注

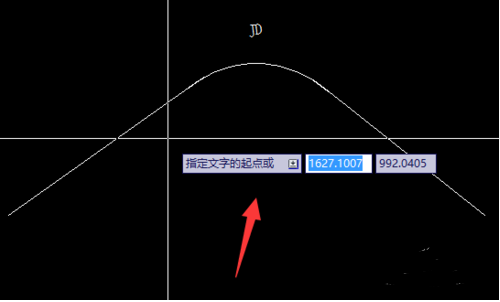

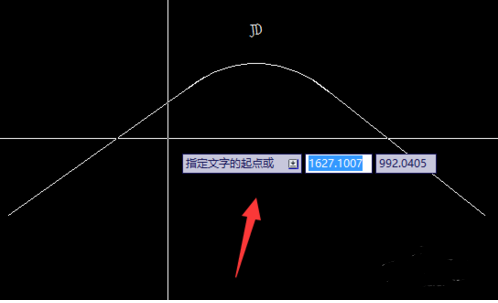

指定曲線要素標注文字的位置。



15. 調整字體的大小，細化它的位置，完成繪制。
