當我們在CAD中標注圖形尺寸的過程中，我們的法線標注的尺寸線和箭頭都變成空心的了，這是怎么一回事呢？我們又應該如何解決？


解決辦法有以下兩種


一.


如果我們需要修改現有的標注的標注線，我們就直接修改其特性，輸入【properties】或者按住【CTRL+1】，彈出的特性屬性框中選擇【直線和箭頭】中的【箭頭1】和【箭頭2】修改其中的選項，將其修改為【實心合閉】即可。


這個方法只是暫時的，對當前的標注進行修改，可以說不是徹底解決這個問題的辦法。


二.

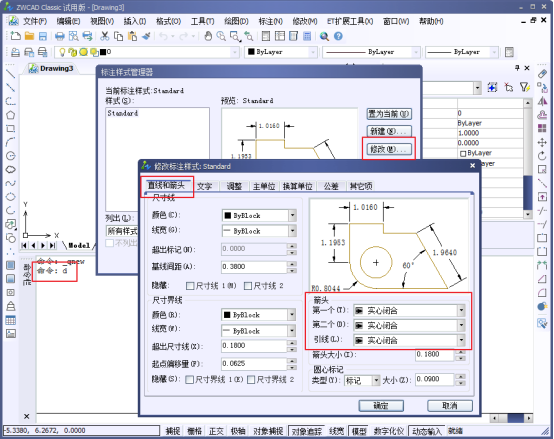

我們輸入【D】打開我們的修改標注樣式的對話框。對樣式進行【修改】，我們在【直線和箭頭】選項卡中看到【箭頭】欄目，將其中的【第一個、第二個和引線】改成實心閉合，即可，這樣就徹底解決空心的問題。
