我們在CAD中繪制完成我們的圖形之后，通常都需要我們進行對啟動尺寸標注，但是我們遇到需要輸入分?jǐn)?shù)的尺寸的時候，我們又該如何進行標注呢？
這是一個小問題，我們可以很容易的解決，我們來看看吧。

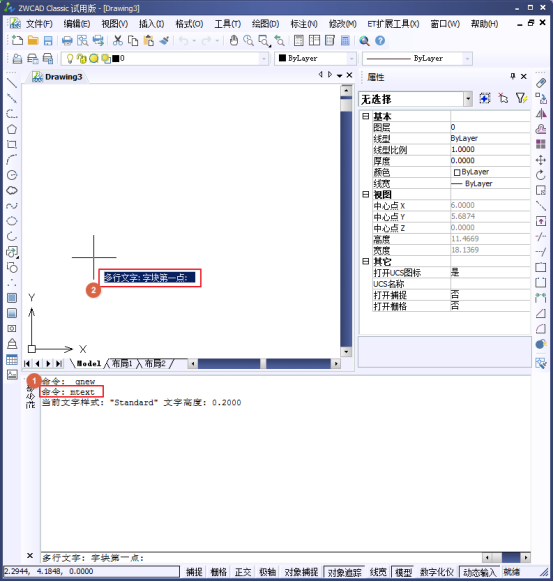

1.我們打開中望CAD之后，在命令行中輸入【mtext】快捷鍵，后回車，根據提示指定第一點。
2.然后確定第二點，即對角點。

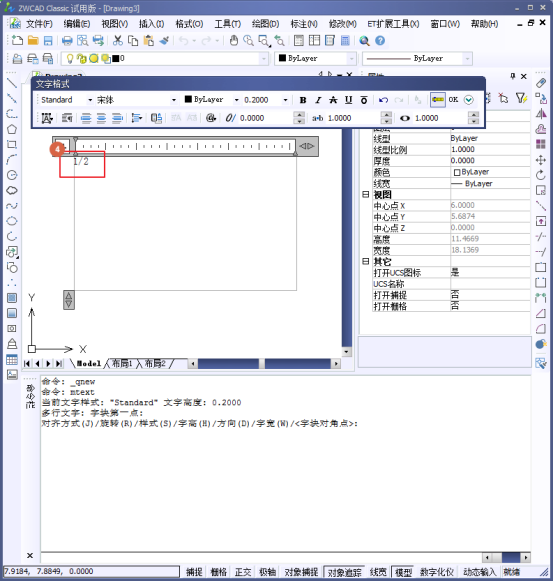

3. 回車后，就會彈出文本輸入框，我們輸入【1/2】，

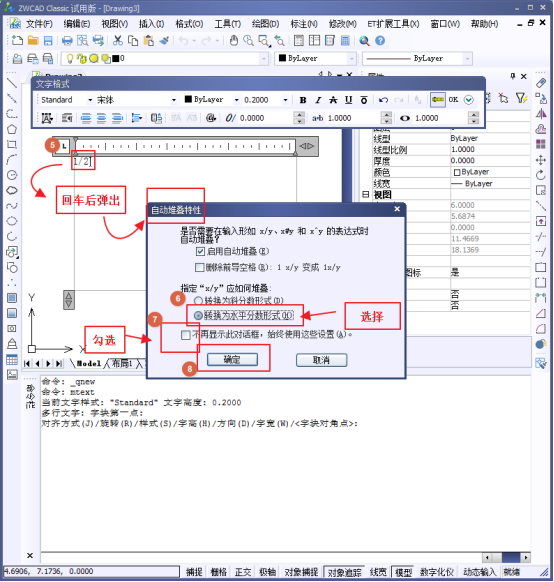

4.輸入完成后回車，我們在就會得到一個彈窗【自動堆疊特性】，選中【自動堆疊和轉換為水平分?jǐn)?shù)形式】，如果不想要每次都彈出這個選項，我們就勾選不再提示。

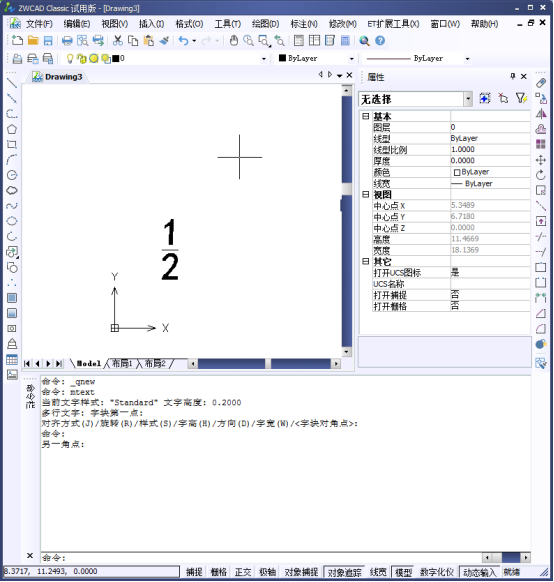

5.最后我們就可以得到正常的分?jǐn)?shù)形式的標注了。
