一、繪圖基礎



1．移動圖形



選擇“修改”→“移動”命令，或單擊“移動”按鈕，或在命令行中輸入MOVE來執行移動命令。

命令: _move選擇對象: //選擇需要移動的對象

選擇對象: //按Enter鍵，完成選擇

指定基點或 [位移(D)] <位移>: //輸入絕對坐標或者繪圖區拾取點作為基點

指定第二個點或 <使用第一個點作為位移>: //輸入相對或絕對坐標，或者拾取點，確定移動的目標位置點如圖2-1所示

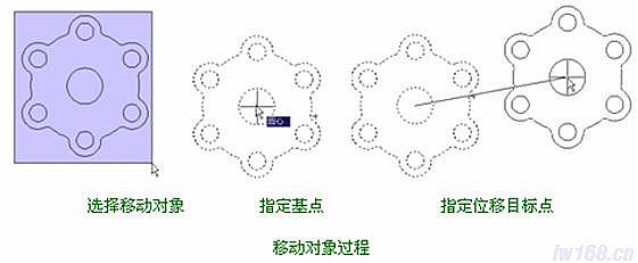

 圖2-1 移動圖形



2．旋轉圖



旋轉命令可以改變對象的方向，并按指定的基點和角度定位新的方向。用戶可以通過選擇“修改”→“旋轉”命令，或單擊“旋轉”按鈕，或在命令行中輸入ROTATE來執行該命令。

命令: _rotate

UCS 當前的正角方向:  ANGDIR=逆時針  ANGBASE=0

選擇對象:   //選擇需要旋轉的對象

選擇對象:  //按Enter鍵，完成選擇

指定基點:   //輸入絕對坐標或者繪圖區拾取點作為基點

指定旋轉角度，或 [復制(C)/參照(R)] <0>:      //輸入需要旋轉的角度，按Enter鍵完成旋轉如圖2-2所示：

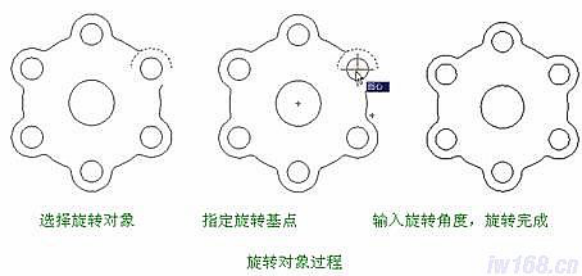

圖2-2旋轉圖形



3．復制圖形



選擇“修改”→“復制”命令，或在“修改”工具欄中單擊“復制”按鈕，或在命令行中輸入COPY，可以執行復制命令。“復制”命令可以將對象復制一次或者多次。

命令: _copy

選擇對象: //在繪圖去選擇需要復制的對象

選擇對象://按回車鍵，完成對象選擇

指定基點或 [位移(D)] <位移>:  //在繪圖區拾取或輸入坐標確認復制對象的基點

指定第二個點或 <使用第一個點作為位移>://在繪圖區拾取或輸入坐標確定位移點

指定第二個點或 [退出(E)/放棄(U)] <退出>://對對象進行多次復制

指定第二個點或 [退出(E)/放棄(U)] <退出>://按回車鍵，完成復制如圖2-3所示：

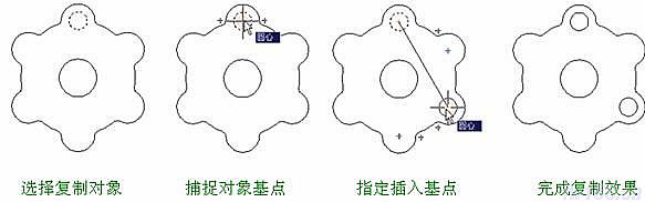

圖2-3復制圖形



4．鏡像圖形



當繪制的圖形對象相對于某一對稱軸對稱時，就可以使用MIRROR命令來繪制圖形。“鏡像”命令是將選定的對象沿一條指定的直線對稱復制，復制完成后可以刪除源對象，也可以不刪除源對象。選擇“修改”→“鏡像”命令，或在“修改”工具欄中單擊“鏡像”按鈕，或在命令行中輸入MIRROR來執行該命令。

命令: _mirror

選擇對象:     //在繪圖區選擇需要鏡像的對象

選擇對象:      //按Enter鍵，完成對象選擇

指定鏡像線的第一點: //在繪圖區拾取或者輸入坐標確定鏡像線第一點

指定鏡像線的第二點:   //在繪圖區拾取或者輸入坐標確定鏡像線第二點

要刪除源對象嗎？[是(Y)/否(N)] <N>:   //輸入N則不刪除源對象，輸入Y則刪除源對象如圖2-4所示：

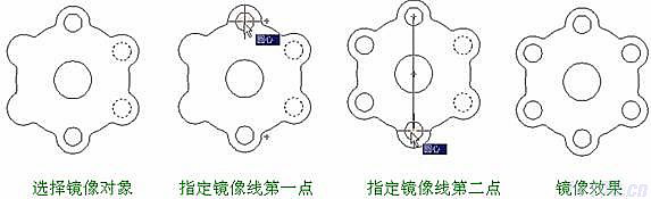

圖2-4 鏡像圖形
