在CAD中，物件的剖面圖總是需要畫出來的，如工程建設中的管道，就需要用到剖面圖。那么如何在CAD中畫物件的剖面圖呢？我們不妨就以管道為例，教大家繪制物件的剖面圖。

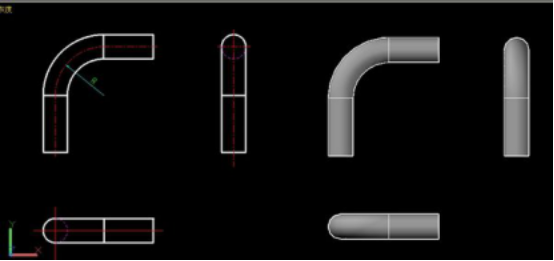

在開始著手畫圖之前，讓我們先看一張截圖，是一張三視圖，通過正常投影即可得到。右上方是立體圖。
如果將圖上的俯視圖繞著E-E軸線，按逆時針旋轉α度。那么其他視圖肯定也會有相對的變化。也就是說三視圖與上面圖片中的不一樣了。按照這個原理，相信大家可以開始畫剖面圖了。

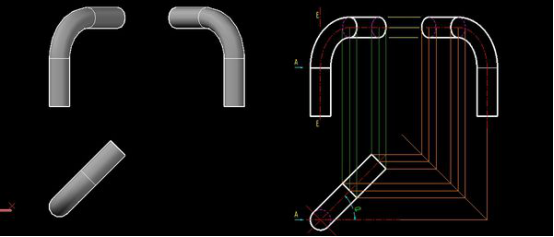

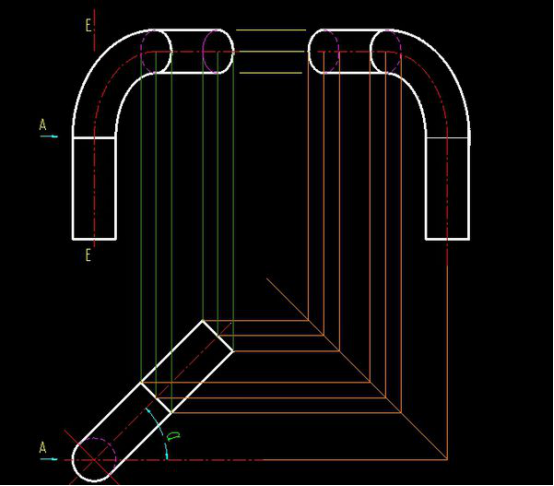

將俯視圖沿水平方向旋轉一定角度后，遵循投影原則，同時采用必要的輔助線，找到一些關鍵的投影點，就可以畫出來了。
最后，要提醒大家，圖上的A-A剖視圖僅對于彎管來說的話，是沒有的。A-A所指的是一個剖切平面的位置。畫的剖切符號A-A切不到彎管的任何部分。所以對此圖而言，應該是A向視圖，面不是A-A剖視。
