CAD尺寸標注樣式中換算單位選項卡介紹

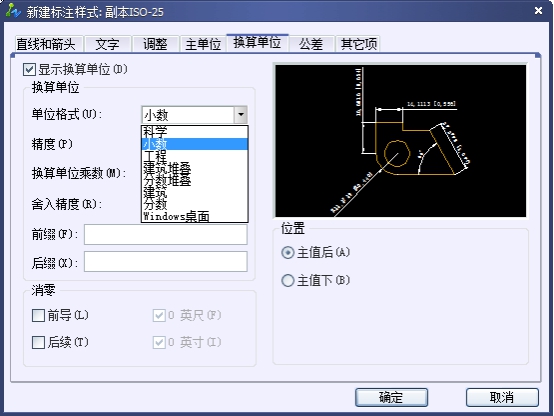

【換算單位】選項卡可以設置不同單位尺寸之間的精度和換算格式。在CAD中，通過換算標注單位，可以換算使用不同測量單位制的標注，通常是顯示英制標注的等效公制標注，或公制標注的等效英制標注。在標注文字中，換算標注單位顯示在主單位旁邊的括號中。默認情況下該選項卡的所有內容都呈不可用狀態，只有選中【顯示換算單位】復選框后，該選項卡的其他內容才可使用。
在【換算單位】選項組中，可以設置單位換算的單位格式和精度參數。各選項含義如下所示：
【單位格式】下拉列表框用于設置換算單位格式，和主單位一樣，可以設置成小數、工程和科學等。
【精度】下拉列表框用于設置換算單位的小數位數。
【換算單位倍數】文本框可以指定一個倍數走位主單位和換算單位之間的換算因子。
【舍入精度】文本框為除角度之外的所有標注類型設置換算單位的舍入規則。
【前綴】和【后綴】分別為換算標注文字指定一個前綴或者一個后綴。
在【消零】選項組中可以設置不輸出的前導零和后續零，以及值為零的英尺和英寸。
在【位置】選項組中可以設置換算單位的位置。【主值后】和【主值下】按鈕分別表示將換算單位放在主單位后面和下面。
