CAD尺寸標注樣式中主單位選項卡的介紹
【主單位】是CAD標注樣式對話框中的第4個選項卡，這個選項卡除了可以設置標注的單位以外，還可以設置什么要素呢？下面的文字將會詳細介紹這個選項卡中的各個選項的含義，不了解的話可以一邊閱讀一邊在CAD軟件中進行操作和查找，以便加深大家的記憶和理解。
【主單位】選項卡可以設置標注的單位格式，通常用于機械或輔助設計繪圖的尺寸標注。設置主單位格式時，分線性標注和角度標注兩種情況，其主單位分別用來表示長度和角度。
在【線性標注】選項組中，可以對線性尺寸的單位進行設置，各選項含義如下所示：
【單位格式】下拉列表框：用于選擇線性標注所采用的單位格式，如科學、小數和工程等等。
【精度】下拉列表框：可以用來選擇線性標注的小數位數。
【分數格式】下拉列表框：用于設置分數的格式，只有在單位格式中選擇【分數】這個選項時才能用。
【小數分隔符】下拉列表框：用于選擇小數分隔符的類型，如逗點和句點。
【舍入】文本框：設置非角度測量值的舍入規則。
【前綴】文本框：用于在標注文字的前面加一個前綴。
【后綴】文本框：用于在標注文字的后面加一個后綴。
【測量單位比例】選項組可以設置單位比例和限制使用的范圍。
【比例因子】文本框用于設置線性測量值的比例因子，該數值框中的值不影響角度標注效果。

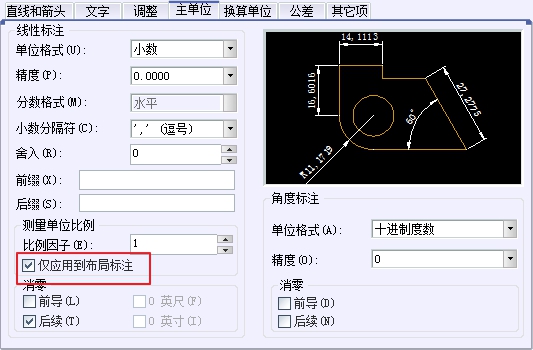

【僅應用到布局標注】復選框表示只對在布局中創建的包住應用線性比例值。
【消零】選項組可以設置小數消零的參數，可以消除所有小數標注中的前導或后續的零。

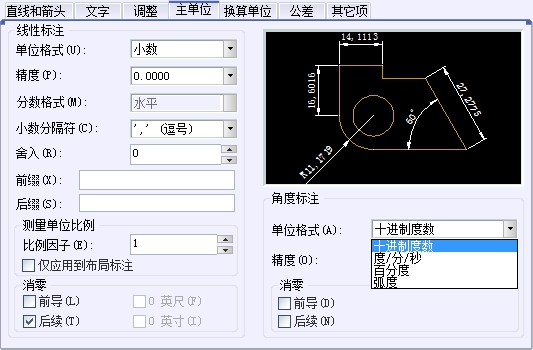

【角度標注】選項組可以設置角度標注的單位樣式。包括單位格式、精度和消零。
