CAD創建機械標注樣式的方法步驟
在了解了CAD中標注樣式的各個選項卡中各選項的含義和作用之后，相信大家對標注功能有了新的認識。那么下面就是一個實際操作的例子，會綜合應用標注樣式中的不同選項，考考大家的綜合應用能力。我們以機械標注為例來進行實戰。
首先打開中望CAD，單擊新建按鈕，新建一個空白的圖形文件。

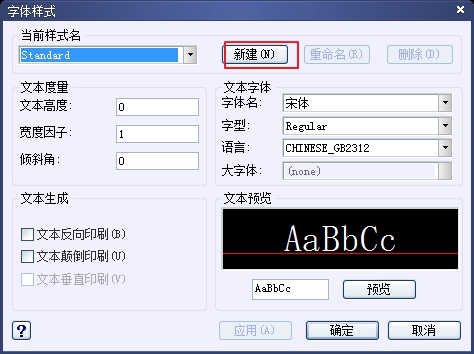

點擊【格式】——【文字樣式】，系統彈出【文字樣式】對話框，單擊新建，彈出【新建文字樣式】對話框。將樣式命名為“工程字”。
點擊確定，更改字體，使用大字體。點擊應用并關閉對話框。

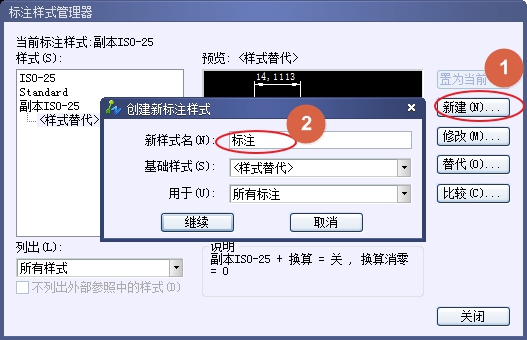

在【格式】中找到【標注樣式】，可以看到標注樣式管理器。點擊新建按鈕，在新樣式名處輸入“標注”名稱。單擊繼續。

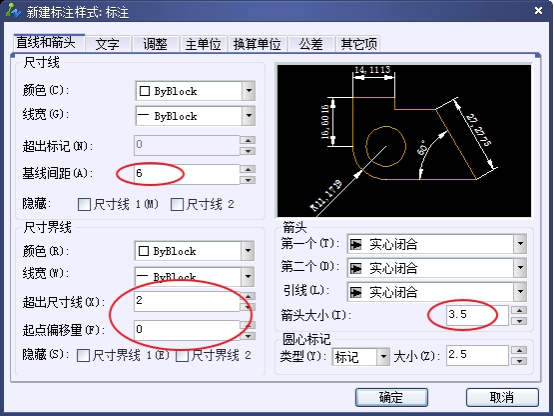

在【直線與箭頭】中進行如下設置：在基線間距、超出尺寸線和起點偏移量文本框中分別輸入6，2，0。在箭頭大小文本框中輸入3.5。

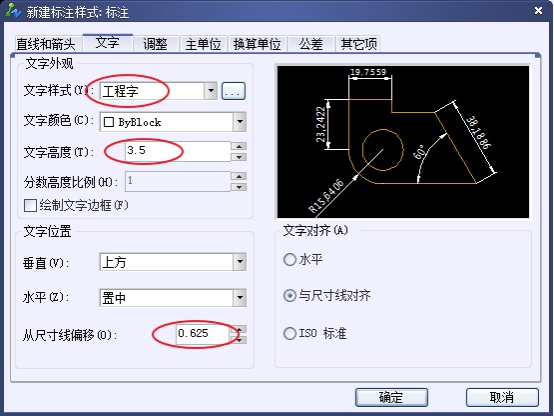

切換到【文字】選項卡，單擊【文字樣式】，選擇工程字，將文字高度設置成3.5，將從尺寸線偏移設置成0.625。

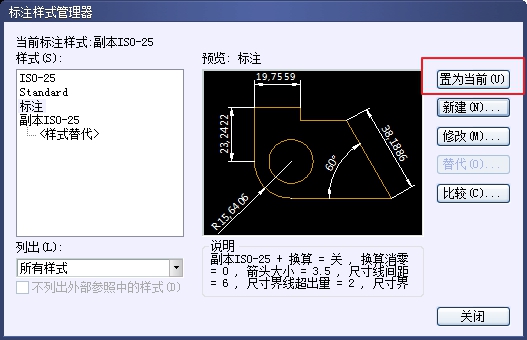

其它選項保持默認，確定，最后點擊【置為當前】。
關閉對話框即可完成新建機械標注樣式的創建。
