CAD只是一個為了更快實現目標，提高生產效率的工具，使用的方法并沒有絕對的好壞高低，只要能滿足使用者的需求，那就達到這個工具的目的，看到回答里有許多解決方法，在此就只針對其中幾個進行分析：

【方案：模型內直接按比例套圖】

    國內設計單位較為常用的做法，根據之前對于“比例”的解釋，小編在題目中所提出的所謂“繪圖比例”與“圖框比例”并不是客觀存在的，而是采用了本方案的出圖方法而產生的CAD操作衍生問題，“打印比例”則又屬于CAD在將圖形轉換至紙張時的一個參數，要解釋這幾個比例首先就必須了解.    一般情況下的出圖步驟，具體如下：

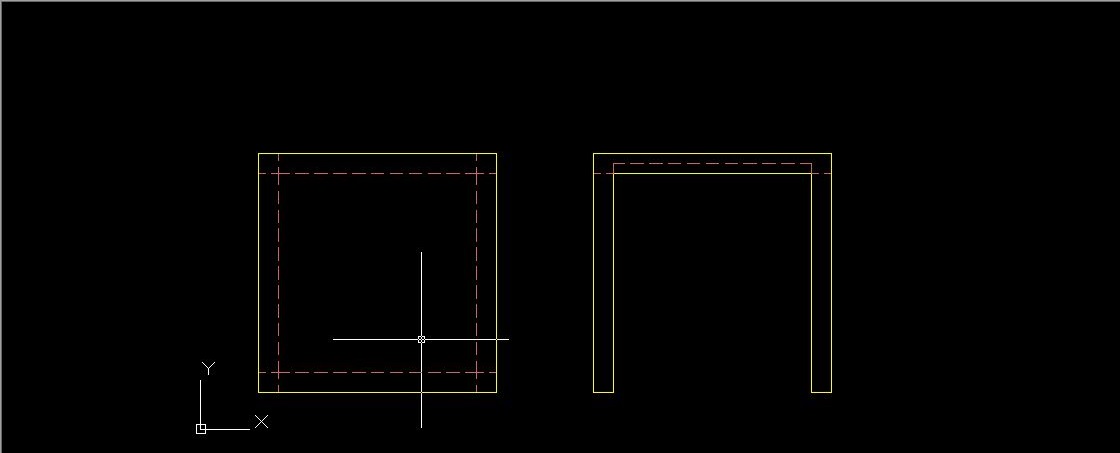

1、按照所謂“繪圖比例”繪制圖形：

此處所定義的“繪圖比例”即為“一根在CAD里的線段，其長度與其所表示物體實際長度的比值”，此處建議無論出圖比例如何，在首次繪制物體的時候，嚴格按1：1繪制。

｛建議理由｝按1：1比例繪制一個好處在于，即便需要的繪圖比例并非1：1，使用者在繪圖時也不必根據需要的繪圖比例在繪制每一根線的時候另外進行換算工作，而可在完成后使用SCALE命令進行整體調整；另一個好處在于，當其他協作方打開DWG圖紙時，可以直接利用CAD的“查詢”功能直接查詢相關圖形的信息，比如線條的長度，面積，體積，而不需要在根據比例再另外進行乘以比例幾次方的計算。

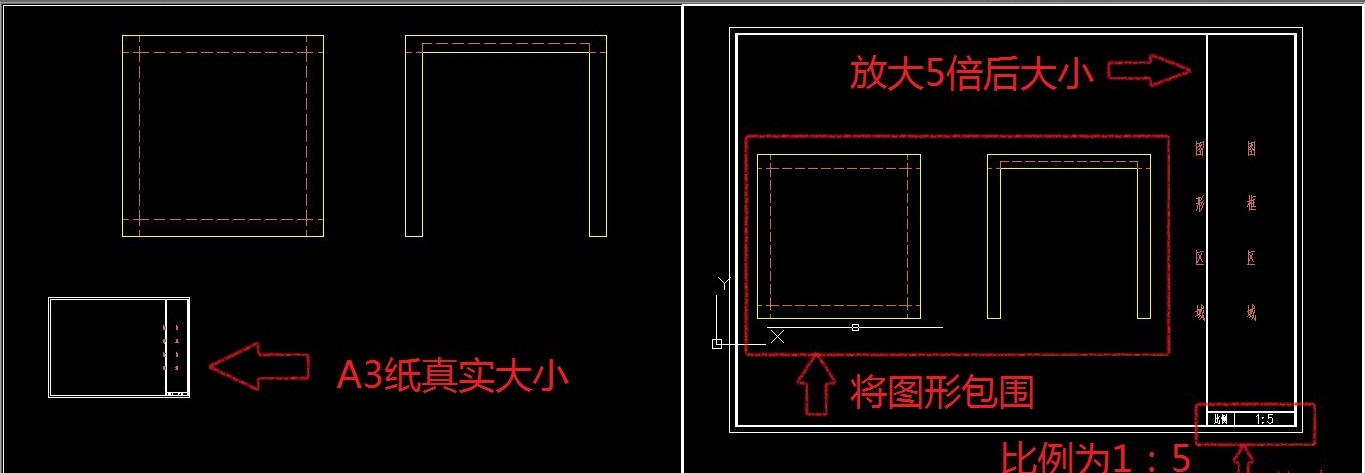

2、按照1：1制作圖框，然后放大N倍（使用SCALE命令），直到圖框能圈中所繪制的圖形為止，記錄下N的值，則該比例即為題主所描述的“圖框比例”，樣例中表示的圖框比例為1：5。

3、按照已確定比例定義標注及字體大小（即字體的大小、標注數字大小、標注線的長度、標注箭頭的大小等比例參數），將所需表達的信息添加至圖紙內。

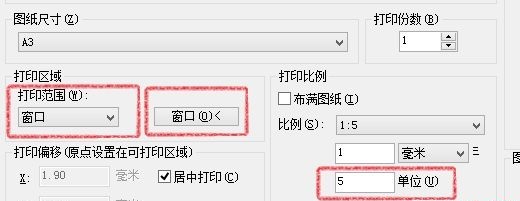

4、菜單欄中選擇“文件”→“打印”，按照下圖設置打印參數，將打印比例設置為5，并在“打印范圍”中選擇“窗口”，框選圖紙區域，強迫癥患者必填“居中打印”選項。“打印比例”可定義為:CAD將電子圖紙轉換至紙張時的一個縮放參數，當你繪制一根100mm的線時，使用1：1的打印比例將其打印出來，那么用尺子在紙上測量這條線的長度，得到的數據將是100mm；而使用1：10的打印比例打印時，測量的長度就將變為10mm。

5、完成上述步驟后，單擊“確認”即可完成打印。
