CAD偏移圖形對象的方法步驟
在學習了用CAD創建基本圖元之后，大家可以繼續通過學習來提升CAD技能。這篇文章我們先來介紹CAD圖形對象的偏移。【偏移】命令可以按照一定的距離或指定的通過點來移動選擇的圖形對象，從而使圖形對象偏離所選對象一定的距離。執行偏移命令的方式主要有以下幾種：

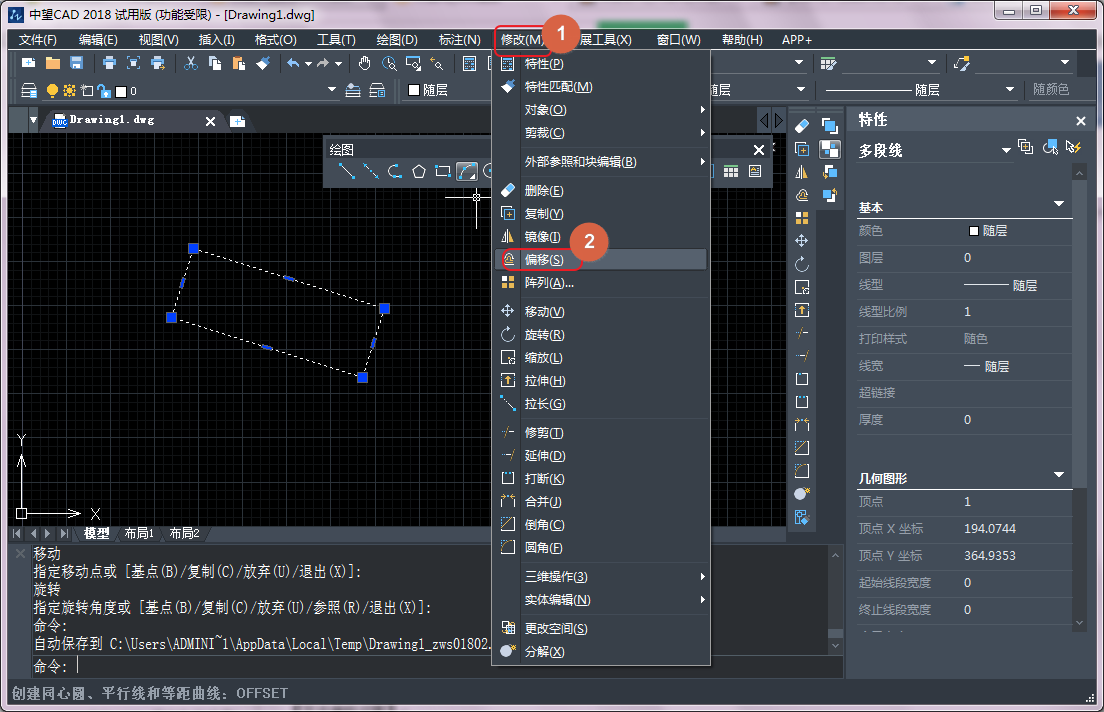

執行【修改】|【偏移】命令；
單擊修改工具欄中的中的偏移按鈕
。
在命令行中輸入OFFSET或者O后按enter鍵確認。
偏移命令共有兩種偏移方法，也就是距離偏移和定點偏移。下面我們通過具體的實例來學習這兩種偏移方法。
【距離偏移對象】
對于不同結構的對象，其偏移結果也不同。比如在對圓形、橢圓形等對象進行偏移后，對象的尺寸發生了變化，而對直線偏移后，尺寸則保持不變。下面以偏移圓形、橢圓形、直線等基本圖元為例，學習如何通過距離偏移對象。
新建空白文件；

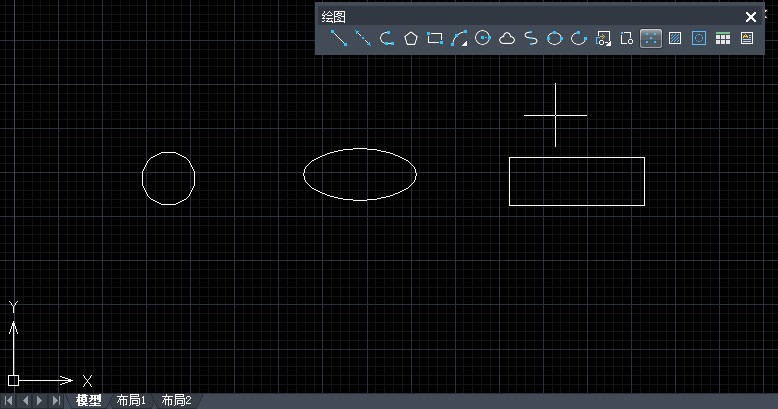

使用圓、橢圓和直線命令，繪制如下圖所示的圓形、橢圓形和直線。
單擊偏移按鈕，激活偏移命令，對各圖形進行距離偏移。要注意的是命令行的提示中，刪除選項用于刪除源偏移對象；圖層選項用于設置偏移后的對象所在圖層。在選擇偏移對象時，只能以點選的方式來選擇對象，且每次只能偏移一個對象。
【定點偏移對象】
所謂定點偏移，是指為偏移對象指定一個通過點來偏移對象，這種偏移通常需要配合對象捕捉功能。
