CAD畫道路土方斷面圖的教程
CAD想要畫一個平面圖，比如土方斷面圖，該怎么畫呢？下面我們就來看看CAD畫道路土方斷面圖的教程，需要的朋友可以參考一下。

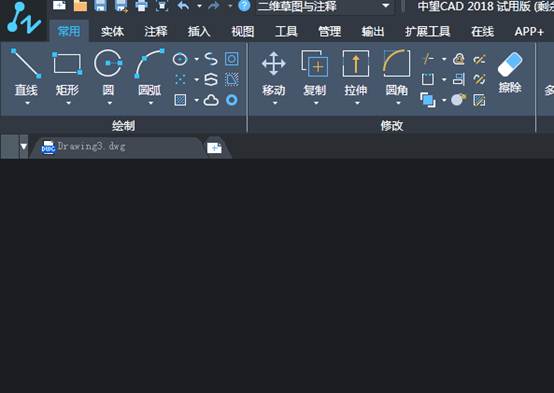

1、打開中望CAD這款軟件，進入CAD的操作界面如圖所示：

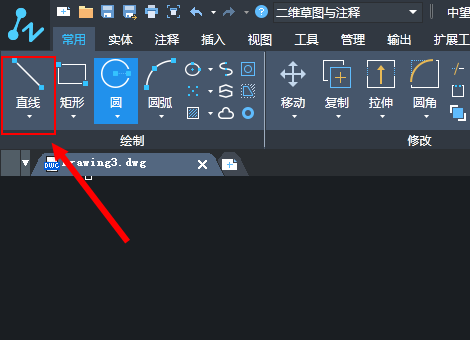

2、在該界面內找到直線命令，如圖所示：

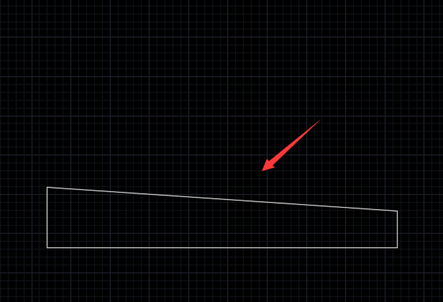

3、使用直線命令繪制一個四邊形作為地基，如圖所示：
4、再在地基的上面畫出路基和路面，如圖所示：

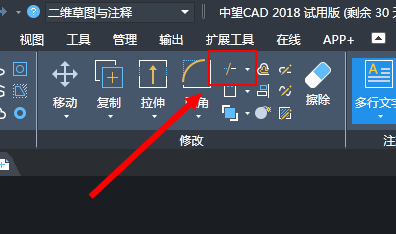

5、再在菜單區里找到修剪命令，如圖所示：

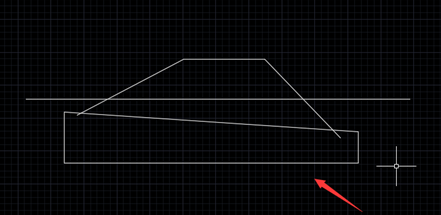

6、使用修剪命令，將多余的圖形修剪掉，然后在菜單區里找到文字命令，如圖所示：

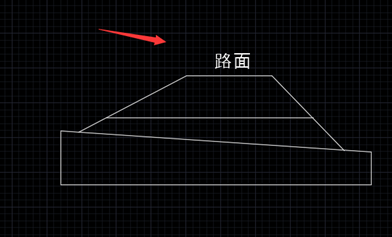

7、使用文字命令在路面上標注出路面，如圖所示：

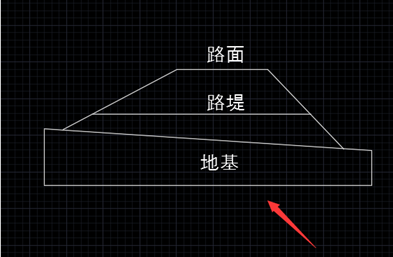

8、依次將路基和地基標注出來，這樣我們的土方斷面圖就畫好了，如圖所示：
上面就是CAD畫道路土方斷面圖的教程，希望大家喜歡。
