CAD中點運用的教程





CAD中點的操作很常用，如何設置點的樣式，以及使用單點、定距等分點和定數等分等功能呢？下面小編帶大家看看CAD中點怎么使用？ 下面是詳細的教程。

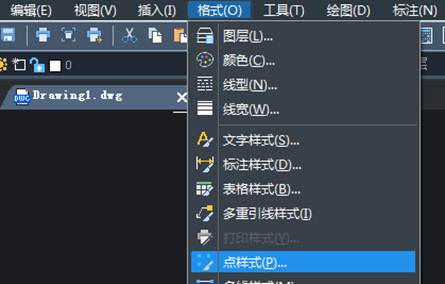

1、使用點前，先要設置點的樣式，在點樣式對話框中設置點的樣式和大小。這個對話框可以通過格式菜單>點樣式打開，也可以使用命令ddptype來打開。

CAD中點運用的教程

2、共有20種點的樣式，系統默認的點樣式是第一種。點的樣式可以通過設置"pdmode"、"pdsize"兩個系統變量來改變點的樣式。Pdmode設置點的外觀，它的取值是整數。Pdsize可以指定點圖形的尺寸，pdmode 值為 0 和 1 時除外。更改PDMODE和PDSIZE后，現有點的外觀將在重新生成圖形時改變。如果系統變量設為開，則會自動重新生成。Point/po命令是單點，命令中會提示當前的pdmode和pdsize兩個系統變量值。

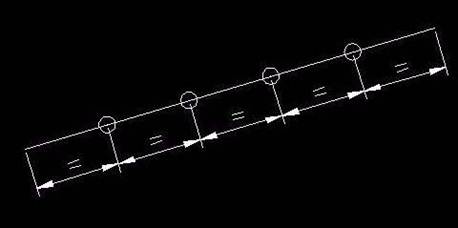

3、Divide/div是定數等分點，是沿選定對象等間距放置點對象或圖塊，CAD中絕大多數圖形元素都可以進行等分，并可以在對象捕捉中設置"節點"來進行捕捉。插入點對象時命令簡單，只需選定等分對象，輸入等分?jǐn)?shù)即可。對于封閉的圖形，如圓或正多邊形，是以周長作為等分對象。

CAD中點運用的教程

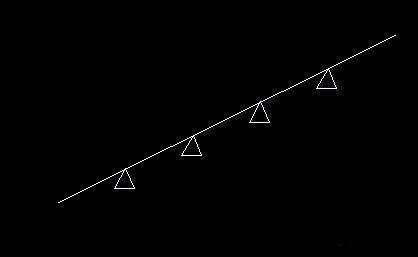

4、在等分點上插入塊，命令: div DIVIDE；選擇要定數等分的對象；輸入線段數目或 [塊(B)]: b；輸入要插入的塊名: q1；是否對齊塊和對象？[是(Y)/否(N)] <Y>: y（對齊時塊對象會隨等分對象旋轉）；輸入線段數目: 5

CAD中點運用的教程

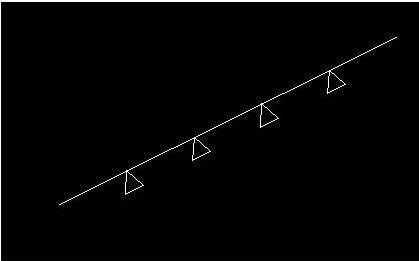

5、選擇與對象不對齊的圖像如下

CAD中點運用的教程

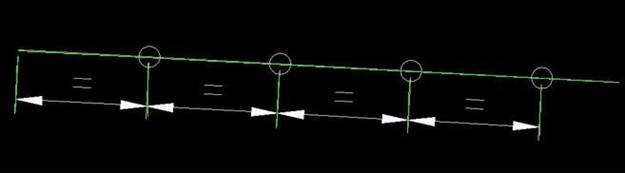

6、Measure/me指的是定距等分點，從最靠近用于選擇對象的點的端點處開始，沿選定對象按指定間隔放置點對象或圖塊。

CAD中點運用的教程

以上就是cad中點的運用的教程，大家可以著手嘗試一下。





推薦閱讀：CAD制圖初學入門

推薦閱讀：直徑符號怎么打
