CAD塊定義中單位的設定對文件的影響
CAD中寫塊和塊定義設置單位對問文件有什么影響？CAD中只是定義塊而不寫的話，則這個塊只能在這個文檔中使用；而若寫塊的話，該塊會被存儲入硬盤，在其他文件中如果也需要這樣的塊只需要調用命令（I）即可。但在寫塊或者定義塊中我們都會遇到一個問題——單位的設定。
簡單的講寫塊（快捷鍵W）是把塊輸入到一個單獨的文件，不僅可以在當前圖形文件中使用，而且自己還是一個文件，可以通過插入塊直接插入到其他圖形中，塊定義（ 快捷鍵B）建立的塊是包含于當前文件中，沒有單獨成為文件，不能通過插入塊直接插入到其他圖形中，只能通過帶基點復制--粘貼到其它圖形文件中。
究竟單位設定與否對塊形成有何影響，詳細圖文解釋如下。

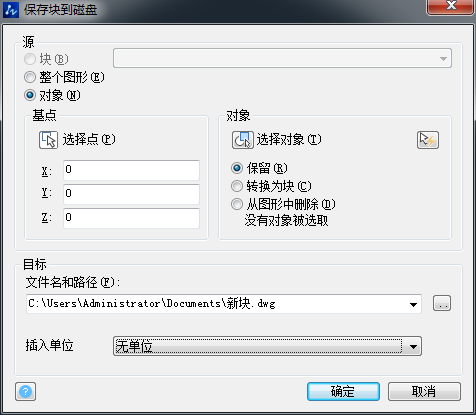

1、輸入W，我們會看到下圖寫塊提示框
2、選擇無單位，則寫出的塊與源圖大小規格一樣

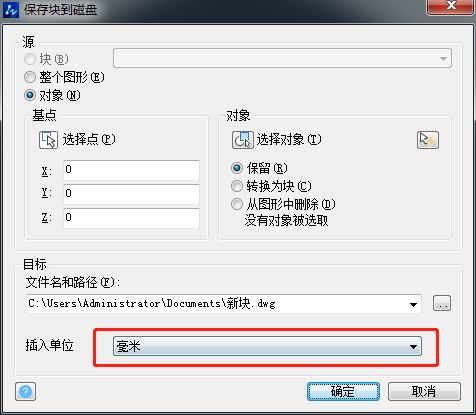

3、輸入W，將輸入單位改成毫米，如下

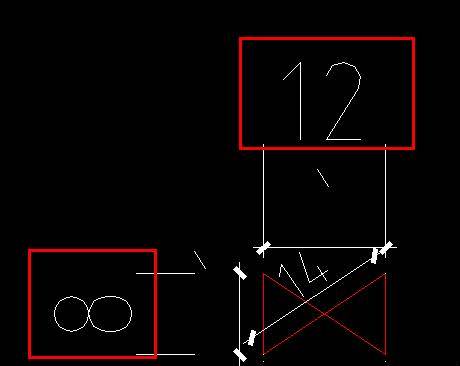

4、插入塊之后，如圖
注意事項：很明顯，插入圖塊大小發生了變化。塊定義也與此相同。以上就是CAD塊定義中單位的設定對文件的影響介紹。
