CAD怎么畫一個井口平面圖
CAD怎么畫一個井口平面圖？CAD中想要繪制一個井口的平面圖，該怎么繪制呢？下面我們就來看看CAD畫井口圖形的教程，大家一起來學習吧。

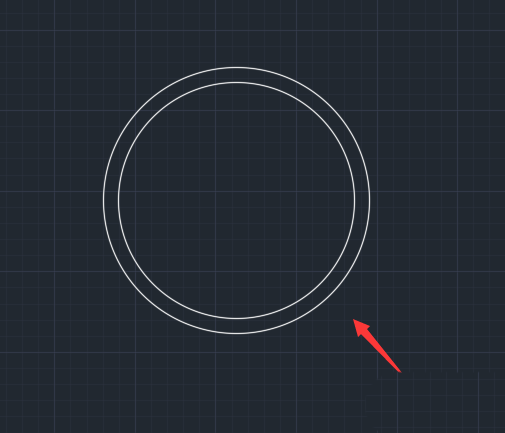

1、打開中望CAD軟件，然后在繪圖里找到圓形選項，選擇圓形在繪圖區里繪制出一個環形，如圖所示：
2、繪制好環形之后，在繪圖里找到填充選項，點擊填充選項，選擇需要的填充圖案，如圖所示：
3、然后找到拾取點選項，點擊拾取點，然后點擊環形之間的部分就填充上該圖案了，如圖所示：
4、在菜單那里找到注釋選項，在注釋里找到線性選項，點擊線性標注，在其下拉列表里找到直徑選項。

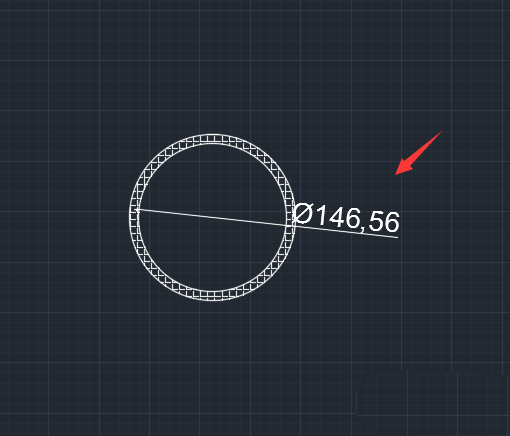

5、點擊直徑選項，我們選擇環形中的圓形，移動鼠標左鍵并點擊，我們就標注好圓井的直徑了，這樣圓井就畫好了，如圖所示：
以上就是CAD畫一個井口平面圖的教程，希望大家喜歡。
