CAD中怎么建模

CAD中怎么建模,

CAD強大的功能非常方便用戶使用，下面小編介紹一下方法。



方法/步驟

1.首先打開cad繪圖工具，新建一個dwg文件，

2.工具欄中對操作界面進行設置。

3.接著在我們常用的cad經典模式下進行模型繪制

先把鼠標的指針?lè)诺狡渌拿顧谏希c(diǎn)擊鼠標右鍵。

勾選"實體編輯 ”和“建模”的命令，這兩個命令操作界面就會顯示在工作界面。

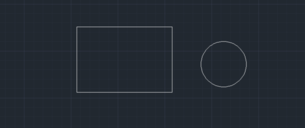

4.先在頂視圖中畫兩個平面圖。

輸入Reg面域命令對其進行面域的操作處理。

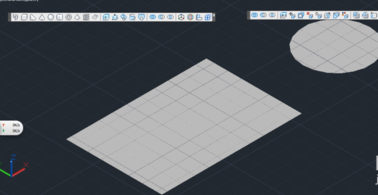

當進行顯示效果時行切換，我們就可以看到兩個平面了。






5.輸入視圖命令v,空格。在自動彈出的對話框中選擇要的視圖

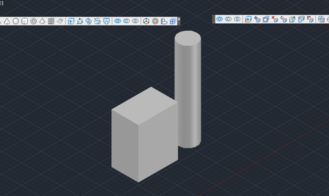

6.輸入拉伸命令或選擇工具欄的拉伸圖標對面進行拉伸。



7.拉伸完之后，可以對圖形編輯。

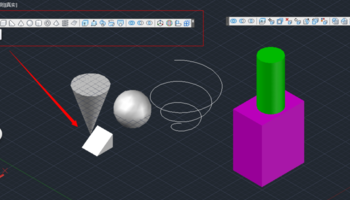

8.也可以使用工具欄中的工具進行其它圖形的建模








推薦閱讀：CAD快捷鍵

推薦閱讀：CAX是什么意思
