在CAD中怎樣自定義坐標原點
在特殊情況下，自定義坐標原點會更方便，那么在CAD中怎樣自定義坐標原點?接下來就看看小編提供的方法,希望對大家有幫助
1、首先,打開中望CAD軟件

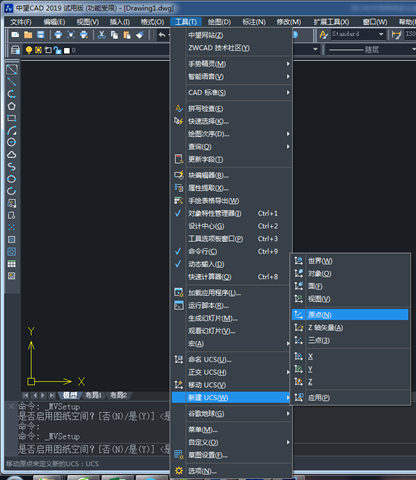

2、然后在菜單欄中選擇“工具”欄, 接著在工具欄中選擇“新建UCS”，在彈出的對話欄中選擇“原點”
3、選擇后，在操作界面點擊要設為原點的那個點，系統自動將該點設置為原點
4、點擊標注欄中的坐標標注可以對圖中的任意一點進行標注
5、選中需標注點后，在下方對話框中輸入“x”或者“y”就可以標識出此點為坐標了
