CAD中如何等比例縮放圖案？其實很簡單,那么接下來小編分享一下CAD中等比例縮放圖案的方法.

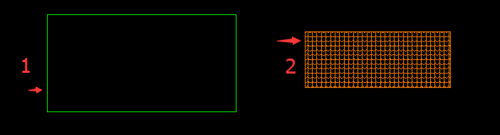

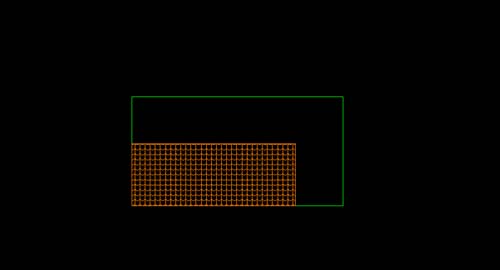

比如下面兩個圖，如果要將第二個圖，放進第一個里面，而且規定兩個圖的寬是一致的. 如果小編先將第二個圖放進第一個里面，可以看到兩個圖的寬度是不一致，那么該如何解決呢？
1 、首先,把第二個圖放進第一個圖里，并且要保持其中一個端點是吻合的，接著選中第二個圖，按縮放快捷鍵sc,然后按空格鍵確定

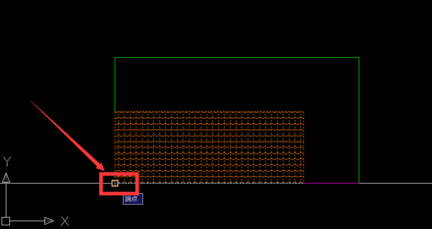

2、 然后根據提示指定一點為基點
3、接著會彈出提示命令，直接輸入參照R,按空格鍵確定
4、接下來根據命令提示指定長度(這個指定長度是要改變的那個長度,即第二個圖的寬度),直接輸入長度數據就行
5、用鼠標選擇1、2點（1和2之間的線段就是上面所說的指定長度），然后向3這個點逐漸放大，最后2點與3點重合（3就是命令中的第二個點）

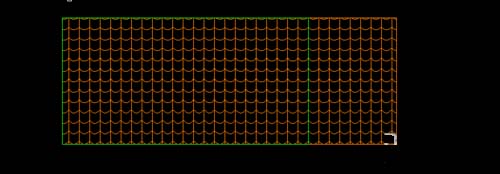

6、這樣就完成了,如下圖
