CAD如何把外部參照與當前圖形綁定
CAD如何將指定的外部參照和當前圖形文件綁定，轉化為塊，使其成為當前圖形文件的一部分呢？本文就給大家介紹CAD外部參照如何與當前圖形綁定，希望能幫助到大家！
1.首先，我們打開CAD軟件。

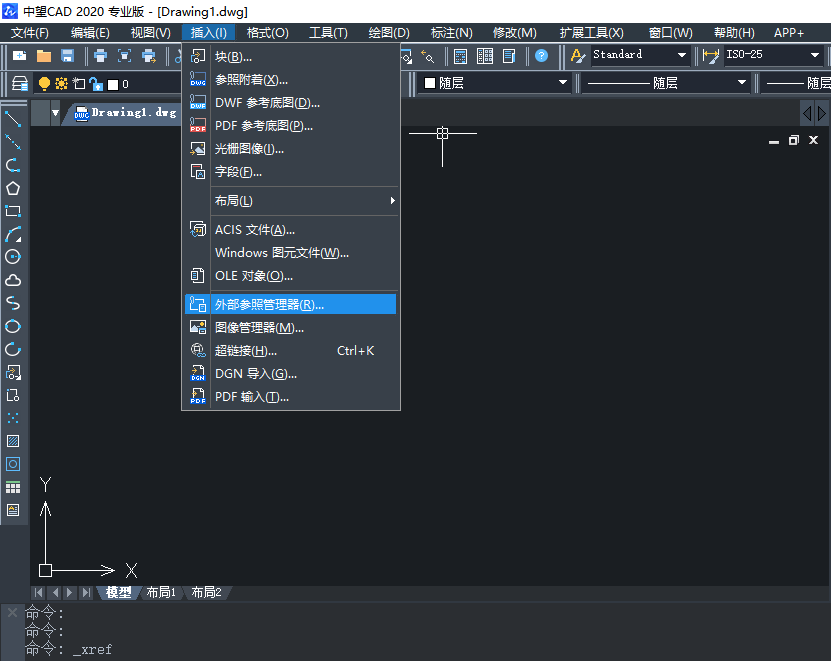

2.我們點擊界面菜單欄上的“插入”-“外部參照管理器”選項。

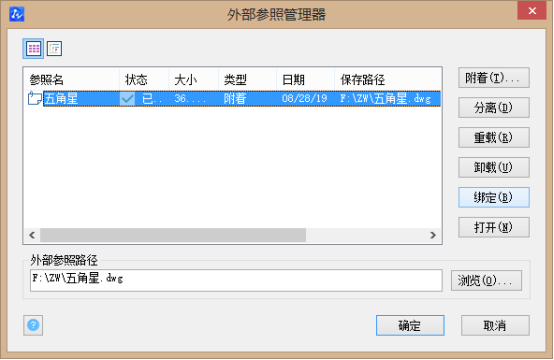

3.CAD軟件會彈出“外部參照管理器”的對話框，我們在這里選擇外部參照并選擇“綁定”選項。

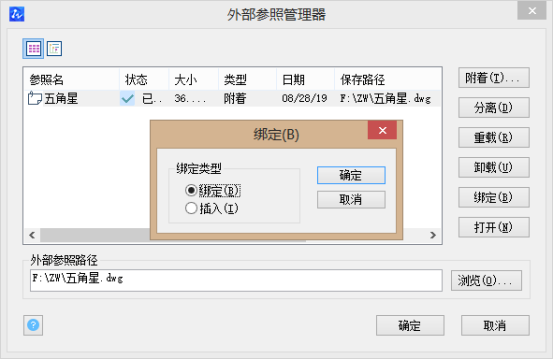

4.在“綁定”對話框中，綁定類型有“插入”和“綁定”兩種，我們選擇其中一種方式。其中，“綁定”將外部參照中的對象轉換為塊參照。命名對象定義將添加到帶有$n$前綴的當前圖形中?！安迦搿币彩菍⑼獠繀⒄罩械膶ο筠D換為塊參照。命名對象定義將合并到當前圖形中，但不添加前綴。
5.最后點擊“確定”按鈕，就成功將外部參照綁定至當前圖形中。
