CAD螺桿設計技巧
螺桿在機械領域運用比較廣泛，在機械領域看似小小的零件卻有著重要作用缺一不可，我們的螺桿也是其中之一，少一個零件都會導致我們的機器無法運行，那我們今天來學學如何用中望CAD軟件來繪制螺桿，以下是我總結的步驟技巧，希望能幫助到大家！

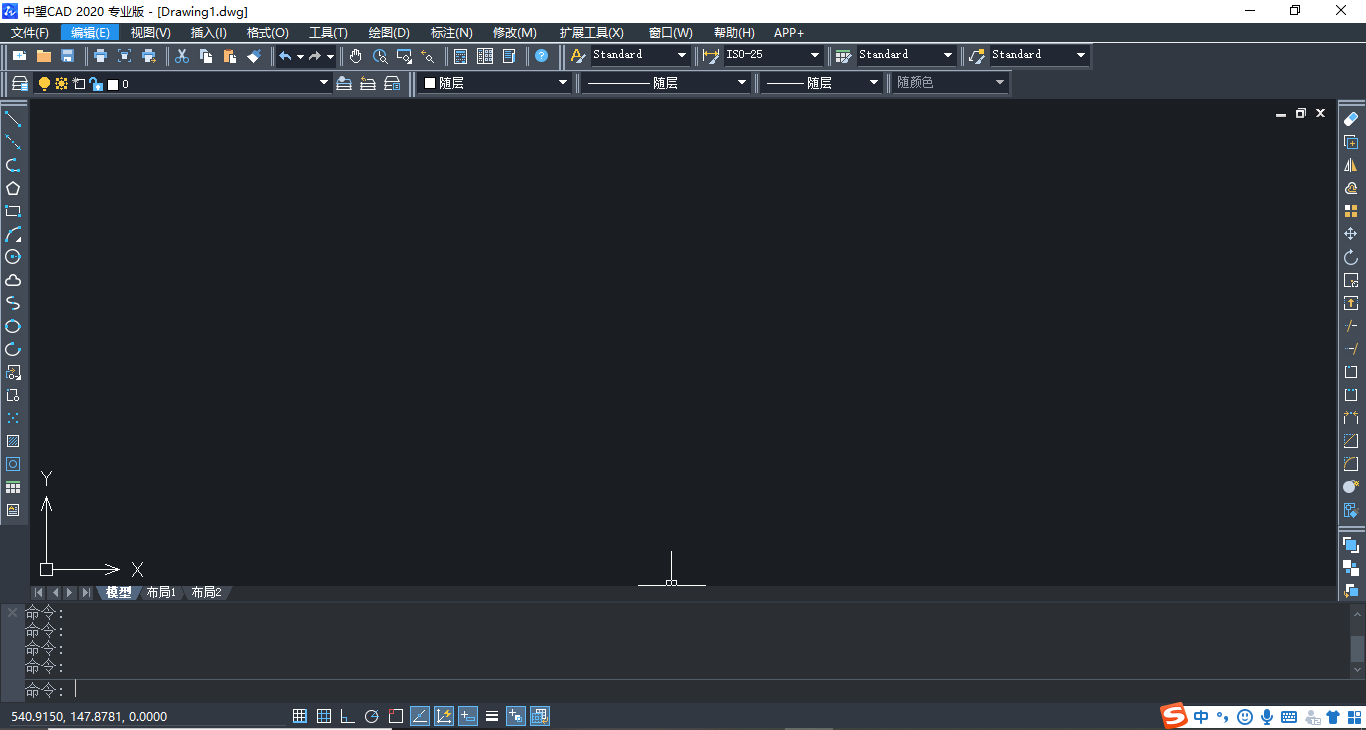

1.首先，我們打開中望CAD軟件。
2.我們把線型設置為點畫線，然后找到“繪圖”直線命令，我們用直線命令畫出一條點畫線作為中心線，如下圖所示：

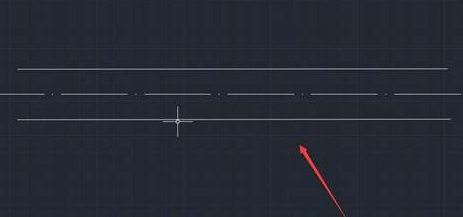

3.我們再把線型設置為實線，在中心線的上下各畫出一條直線，如下圖所示：

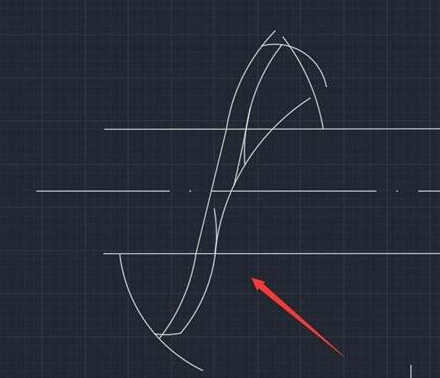

4.接著在菜單“繪圖”里找到圓弧命令，使用圓弧命令，在圖中畫出如圖所示圓弧線。

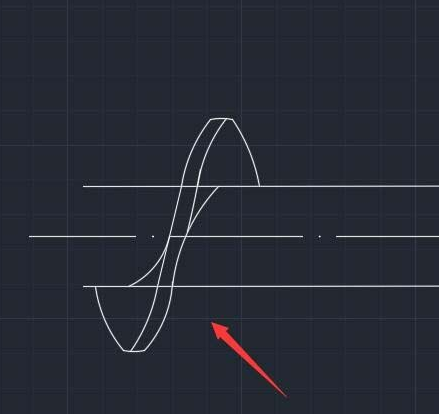

5.我們繪制好圓弧線以后，在菜單【修改】里找到修剪，點擊修剪，將多余的線進行刪除，如下圖所示：
6.然后，我們再重復執行以上4,5的步驟進行操作，這樣我們的螺桿的圖形就畫好了！
