CAD如何刪除不需要的圖層
很多小伙伴剛開始使用CAD對一些技巧很欠缺，實用的技巧可以幫助我們快速的解決問題，現在我們來學習一下刪除圖層的技巧。
CAD刪除不需要的圖層有一個命令“PU”可以快速清除，PU即PUrge，輸入PU或PUrge后，跳出對話框(見下圖)。PU可以清除當前圖形文件中未使用的已命名項目，包括圖塊、圖層、線型、文字樣式、標注樣式等，具體操作按自己需求選擇。
PU命令雖然快速刪除，但是已應用的圖層和0圖層是不能刪除的。如果要把應用了的圖層都刪的話，就一個一個配好再刪除不需要的。
除上面所說的，還有以下方式：
方法1：將無用的圖層關閉，全選，COPY 粘貼至一新文件中，那些無用的圖層就不會貼過來。如果曾經在這個不要的圖層中定義過塊,又在另一圖層中插入了這個塊,那么這個不要的圖層是不能用這種方法刪除的。

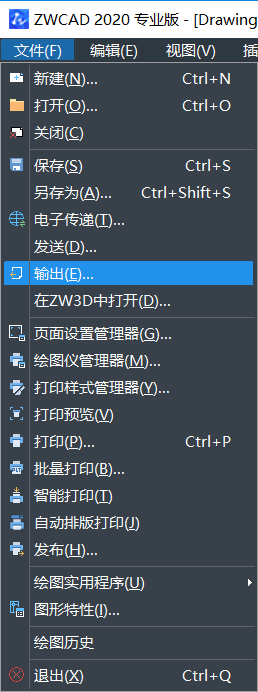

方法2： 選擇需要留下的圖形，然后選擇文件菜單->輸出->塊文件，這樣的塊文件就是選中部分的圖形了，如果這些圖形中沒有指定的層，這些層也不會被保存在新的圖塊圖形中。
方法3：打開一個CAD文件，把要刪的層先關閉，在圖面上只留下需要的可見圖形，點文件-另存為，確定文件名，在文件類型欄選*.DXF格式，在彈出的對話窗口中點工具-選項-DXF選項，再在選擇對象處打鉤，點確定，接著點保存，就可以選擇保存對象了，把可見或要用的圖形選上確定保存，完成后退出這個剛保存的文件，再打開來看看，會發現不想要的圖層不見了。
以上就是刪除圖層的一些方法，希望這些技巧可以幫助你更好地解決問題。更多CAD技巧請關注中望CAD的官方公眾號。
