CAD如何繪制單點和多點
CAD中單點（PO）和多點（繪圖--點--多點）的區別是單點執行一命令只能畫一個點，而多點執行一次命令則可以畫無數個點。點的應用主要在“定距等分”（ME）和“定數等分”（DIV），即主要用于幾等分一條線段或圓弧（橢圓弧）等，執行與點有關的命令之前一般應該通過“格式---點樣式”來進行設置，使點在屏幕上能夠顯示清晰。下面我們來學習一下如何在CAD中繪制單點和多點。
完成點樣式的設置以后，就可以開始點的繪制，點包括兩種：單點和多點。
1.單點
繪制單點就是執行一次命令，只能指定一個點。
調用單點命令的方法如下：

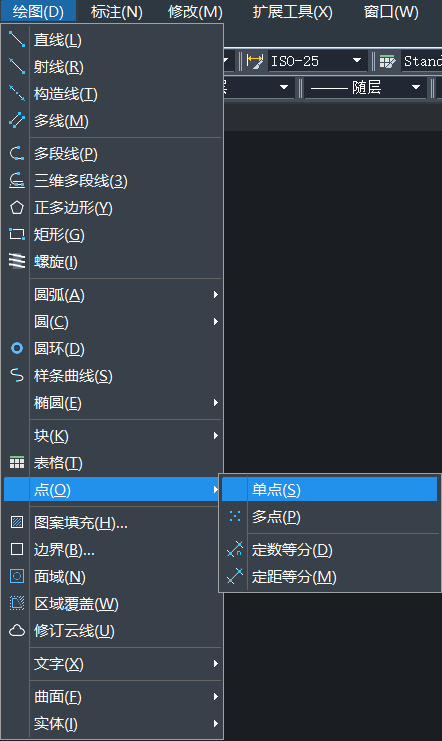

菜單欄：執行繪圖/點/單點命令
工具欄：單擊繪圖工具欄中的點按鈕
命令行：在命令行中輸入point/po

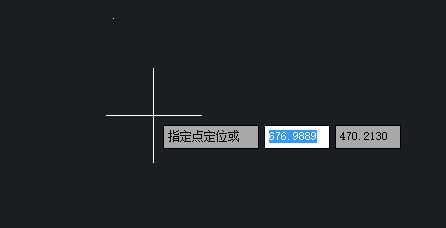

執行以上任一命令后，在繪圖區任一位置單擊鼠標，即可創建單點。
2.多點
繪制多點就是執行一次命令后可以連續指定多個點，直到按esc鍵結束命令為止。調用多點命令的方法如下。

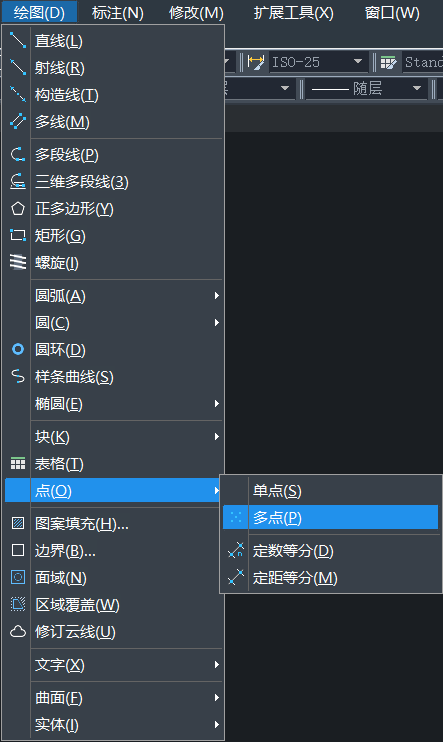

菜單欄：執行繪圖/點/多點命令
功能區：在默認選項卡中，單擊繪圖面板中的多點按鈕。
工具欄：單擊繪圖工具欄中的多點按鈕。

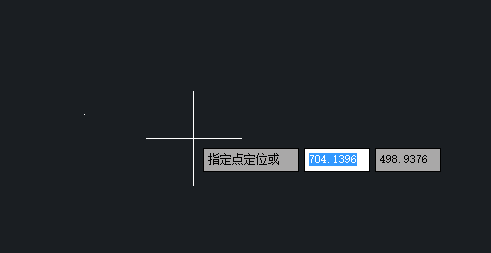

執行上述任一命令后，即可在繪圖區創建多點。
以上分享了關于如何在CAD中繪制單點和多點，點在CAD繪圖中較少使用，主要用其中的定數/定距，需要注意點樣式。
