CAD中進行區域圖案填充的步驟
在使用CAD軟件過程中，我們可以在圖形上創建圖案填充及漸變色填充，這樣可以使圖形層面清晰，以凸顯某個區域或表示某種材質。今天分享一下如何在圖形上使用HATCH命令填充某些區域，具體操作如下：
1. 首先我們打開CAD軟件，接著打開需要填充的圖形，然后在下方命令欄執行Hatch(H)命令
2. 在“圖案填充”頁中，“類型”選擇“預定義”，在“圖案填充”標簽頁中，選擇圖案“HLNHER”，“角度”設為0，“比例”設為1，如下圖所示：

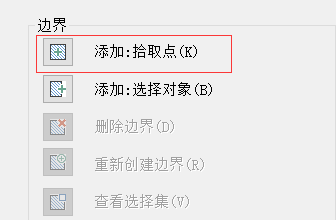

3.在“邊界”標簽頁中，點擊”添加：拾取點“按鈕后，在要填充的圖形內點擊一點來選擇填充區域。從填充效果來看，拾取點的方式明確地指定了要填充的區域，結果比較好掌握，而且適用于絕大多數情況；選擇對象的方式則要求相對較高，邊界最好是封閉多段線，如果不是多段線，需要正好構成一個封閉區域。選擇交叉不封閉的線時也可以填充，但結果會很奇怪。正因為這樣的原因，大部分人都采用了拾取點的方式來創建填充。有些情況下拾取點和選擇對象的結果是一樣的，而在有些情況，比如我們需要忽略封閉多段線內的其他線時，直接點選多段線進行填充無疑是最佳的選擇。
4.調整填充圖案比例。改變比例，在“邊界”標簽頁中，用鼠標再次選擇填充區域，不斷重復以上步驟，讓比例逐漸合適。
5.“確定”執行填充，某些圖案填充結果出現，則完成圖案填充。
使用圖案填充可以使圖形層面清晰，區分表現對象的材質特性，準確表達自己的設計理念，也可以用來標識修改過的圖形范圍。希望這一技能的分享對大家有幫助。
