中望3D推出的“直接編輯”功能，讓用戶不管是對中望3D圖檔，還是對外部導入的無參圖檔，都能快速進行設計變更。除此之外，在 2018版中更是新增了“面溢出控制”及“標注移動面”功能，讓用戶進行模型修改時更加便捷。本次課程將會詳細的介紹這兩項新增功能。

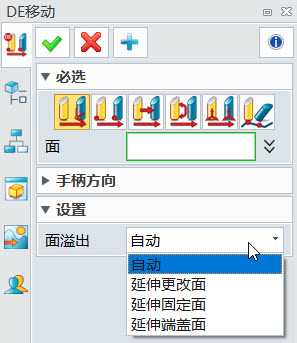

一、 面溢出控制（如圖1）


 圖1

在進行移動面的操作時，參與運算的面有：移動面本身、周圍的固定面和移動面的端蓋面。高亮的面為選中面，拖動坐標系，在不同選項下，結果各不相同，如圖2所示。


圖2

延伸更改面——被移動的面將會延伸，從而封閉模型；

延伸固定面——移動面的周圍固定面延伸，從而封閉模型；

延伸端蓋面——移動面的頂部面將會延伸，從而封閉模型

用戶在修改模型時，可以根據不同的修改需求來選擇對應的功能選項。

二、 標注移動面（如圖3）


 圖3

標注移動面功能，即允許用戶通過先標注，然后修改標注尺寸來進行面的移動及修改。這種方式，使得對面的操作更精確，但標注的類型，目前僅限于線性標注及角度標注，如圖4所示。


 圖4

以這種方式修改面，省去了用戶先測量，再計算結果的過程，使用戶在修改模型設變時更方便、更快速。

綜合上述內容，不難看出中望3D-2018具有更多，更強大的直接編輯功能。化繁為簡，操作人性化，節省設計時間。相信2018版的中望3D會給用戶帶來更多便捷的使用體驗。
